Ciri-ciri Produk：
Julat ukuran: 60-110mm
Mod keluaran: dengan kuantiti suis, semasa 4-20mA
Ketepatan kelinearan: jenis ketepatan tinggi: ± 0.1% F.S. (60-110mm)
Kebolehulangan: 60um
Resolusi: 30um
Saiz titik: Φ0.5mm pada 85mm
Masa tindak balas：2ms/16ms/40ms
Rintangan cahaya persekitaran: lampu pijar ≥ 3,000lux
Panel operasi: Paparan digital OLED
Hanyutan suhu: ±0.02%F.S./°C
AKeupayaan Pengukuran yang tepat
Penderia CMOS berketepatan tinggi dan algoritma unik, dengan ketepatan linear ultra tinggi, mencapai pengukuran tanpa sentuhan dan bebas haus.
Kandungan Pengesanan:
Bintik Laser Kecil
Perbezaan warna hitam dan putih yang baik, dengan saiz tempat hanya 0.5mm, boleh mengesan objek kecil dengan tepat.
Fungsi Operasi yang Kuat
Fungsi pengendalian yang berkuasa: pilihan julat dan ketepatan yang kaya dengan mod dan tetapan penapisan yang berbeza, digabungkan dengan tetapan titik sifar, titik tunggal, pengajaran tetingkap, tetapan pemetaan simulasi dan fungsi lain. Memastikan kawalan dan pengesanan proses yang stabil dan fleksibel.
Paparan Digital
Ia mudah untuk ditetapkan sambil mengesahkan jumlah anjakan.
IP67
Struktur perlindungan IP67 boleh digunakan walaupun dalam persekitaran yang mempunyai tahap kelembapan dan habuk yang tinggi. Tiub pelapik logam dimasukkan ke dalam lubang pemasangan dan boleh diikat dengan selamat dengan tork 0.8N· m.
Pemasangan yang Mudah
Fungsi kawasan pengawal semua disepadukan ke dalam sensor, menghapuskan keperluan untuk pengawal tambahan untuk menjimatkan ruang.
Menyokong kekutuban NPN/PNP
Dengan menukar kaedah pendawaian, produk boleh serasi dengan kedua-dua kekutuban NPN/PNP, dengan itu mengurangkan keperluan untuk penyelenggaraan dan pemeliharaan pendaftaran model.
Panel Operasi dan Fungsi:

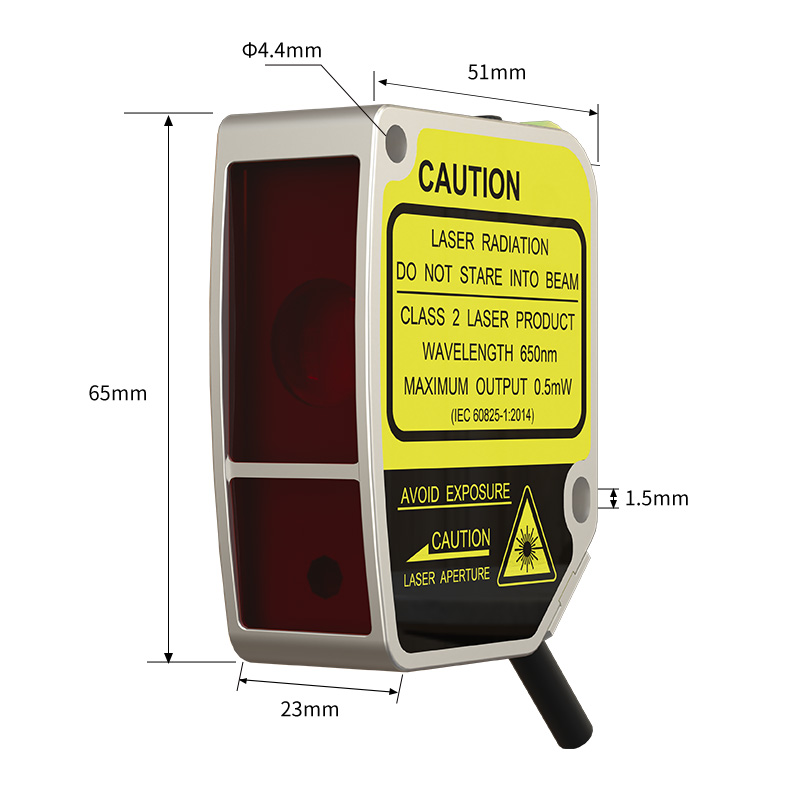

Saiz Produk:
Garis Panduan Pendawaian:
Spesifikasi:

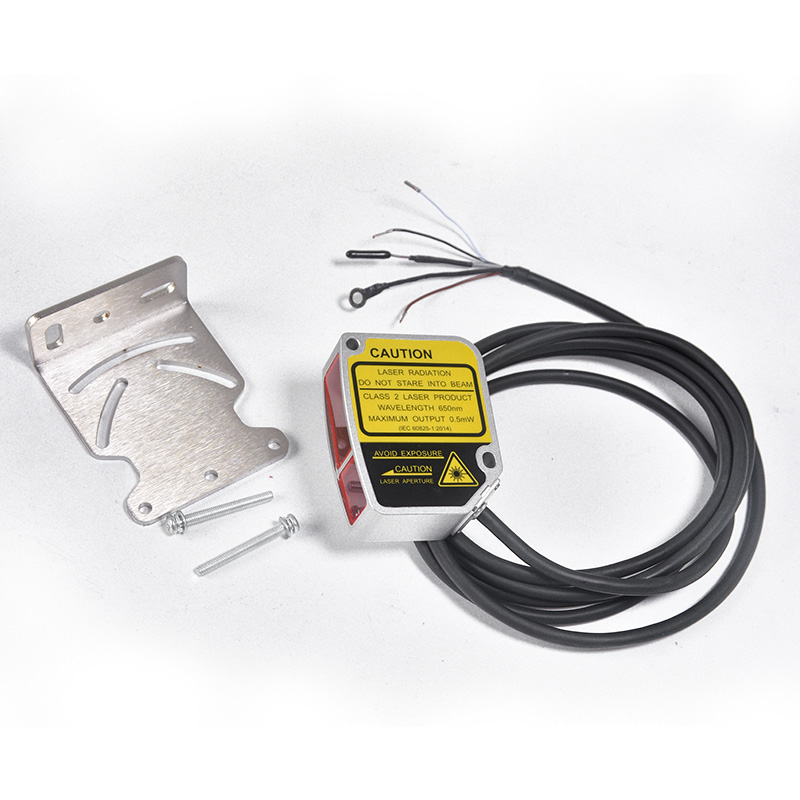

Nombor Bahagian 4...20mA keluaran Penunjuk kuasa: LED Hijau; Penunjuk gerakan: LED Kuning; Penunjuk penggera: LED Kuning Skru(M4X35mm)X2、NutX2、Pencuci X 2、Kurungan pemasangan 、 Panduan operasi ①Syarat ujian:Data Staiidard pada 23 ± 5 °C;Bekalan voltan 24VDC;30 minit pemanasan sebelum ujian; Tempoh persampelan 2ms;Purata masa persampelan 100; Objek penderiaan standard 90% kad putih

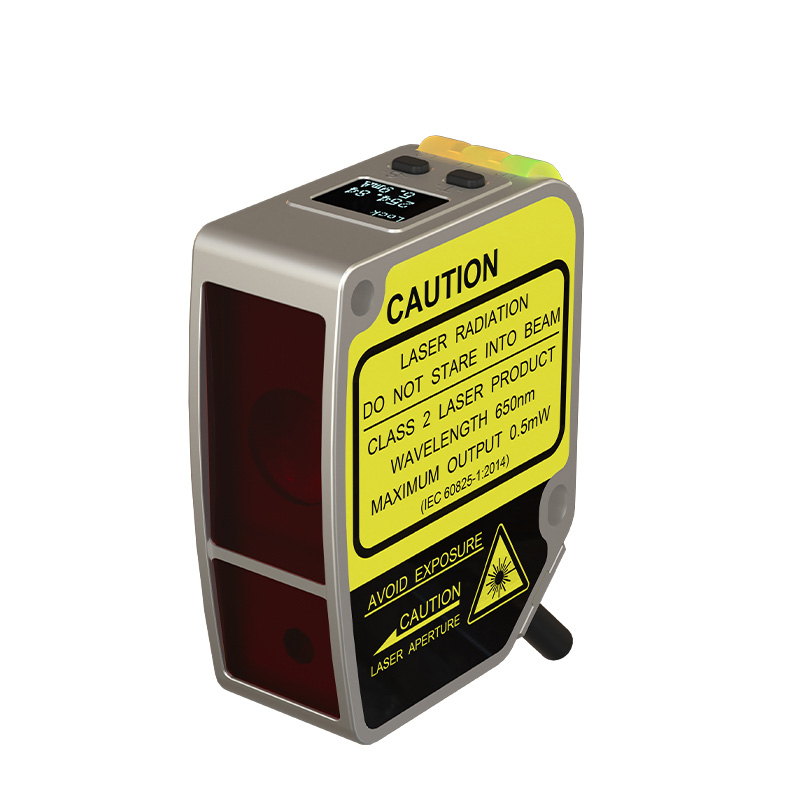

Penderia Anjakan Laser Paparan Digital
FSD11-30-AA-M
FSD11-50-AA-M
FSD11-85-AA-M
Mengukur jarak pusat
30mm
50mm
85mm
Jarak mengukur
±5mm
±15mm
±25mm
Julat penuh(F.S.)
10mm
30mm
50mm
Saiz bintik cahaya
Φ0.5mm@30mm
Φ0.5mm@50mm
Φ0.5mm@85mm
Resolusi
2.5um@30mm
10um@50mm
30um@85mm
Diulang secara stabil①②③
5um
20um
60um
Hanyutan suhu
±0.08%F.S./°C
±0.02%F.S./°C
±0.04%F.S./°C
Ketepatan linear①②
Sila rujuk spesifikasi model tertentu
Voltan bekalan
RS-485:10...30VDC;4...20mA:12...24VDC
Muatkan arus
200mA
Kejatuhan voltan
<2.5V
Jenis sumber cahaya
Laser merah (650nm); Tahap laser:Kelas 2
Dimensi
65*51*23mm
Keluaran 1
Nilai digital:RS-4S5(Protokol ModBus Sokongan);Analog:4...20mA(Rintangan beban<390Ω)
Keluaran 2
Nilai suis:PUSH-PULL/NPN/PNP NO/NC Settable
Masa tindak balas
2ms、16ms、 40ms Boleh Ditetapkan
Penunjuk
Paparan
Paparan OLED (Saiz: 14*10.7mm)
Fungsi terbina dalam④
•Alamat hamba&tetapan kadar Port •Set sifar •Semakan sendiri produk •Tetapan output •Pertanyaan parameter •Tetapan purata •Tetapan peta analog •Ajaran titik tunggal •Ajaran tetingkap •Lalai kilang
Litar perlindungan⑤
Litar pintas, kekutuban terbalik, perlindungan beban lampau
Persekitaran perkhidmatan
Suhu operasi:-10.. .+50®C; Suhu penyimpanan:-20.. .+70°C Kelembapan persekitaran:35...85%RH(Tiada pemeluwapan)
Anti cahaya persekitaran
Lampu pijar:<3,000 lux
Ijazah perlindungan
IP67
bahan
Housmg:Aluminium;Penutup kanta:PMMA Panel paparan: PC
Tahan getaran
10...55Hz Ganda amplitud 1mm, 2jam setiap satu untuk arah X,XZ
Impuls menahan
500m/s2(Kira-kira 50G), 3 kali setiap satu untuk arah X,Y,Z
Cara sambungan
Kabel PVC 2m 5pin/4pin (5pin: output RS-485; 4pin: Output analog)
Accessoiy
Catatan:
②Data statistik mengikut 3
③Ketepatan ulangan: 23 ± 5 °C persekitaran^。％ kad putih pemantulan, 100 keputusan data ujian
④Alamat hamba, tetapan kadar baud hanya untuk siri RS-485
⑤ Litar perlindungan hanya untuk output suis
