Ciri -ciri Produk:

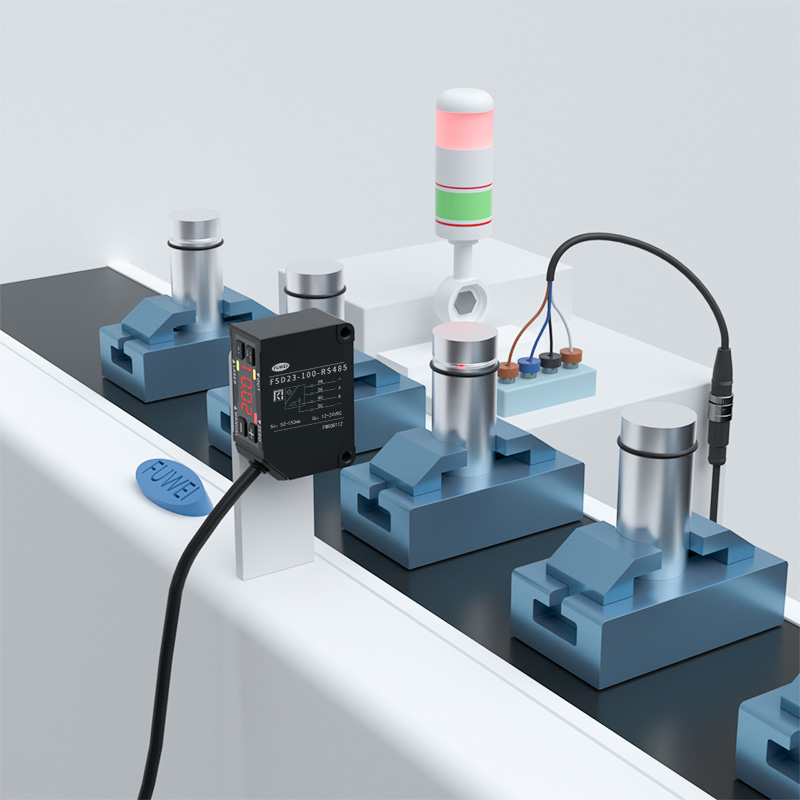

Nombor bahagian: FSD23-100-RS485
Jarak Pusat Pengukuran: 35mm
Julat Pengukuran: ± 15mm
Linearity: ± 0.1%F.S.
Kebolehulangan: 6μm
Output Kawalan: NPN/PNP Max.100MA/DC30V ((Voltan Sisa 1.8 V Max.)
Voltan Bekalan: 24VDC, Tempoh Pensampelan: 500 μs, Rata
Output Voltan Analog: Output 0-10V, Output Impedans 100Ω Output Semasa Analog: Output 4-20mA, membolehkan rintangan beban yang mampu di bawah 300Ω
Perlindungan: IP67
Operasi temp./humid.: 10~50⁰c / 35 ~ 85% RH tanpa pemeluwapan atau pemeluwapan
Spesifikasi:
Arus analog 4-20mA Voltan analog 0-10v Penunjuk laser: penunjuk tetapan semula hijau / sifar: merah Petunjuk Output: Petunjuk Jingga / Mod: Merah
Nombor bahagian
FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA
FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV
Komunikasi RS-485
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
Kabel-Penapis-485 Komunikasi
/
/
/
FSD23-150-RS485
Pusat pengukuran
15mm
35mm
100mm
150mm
Julat pengukuran
± 5mm
± 15mm
± 50mm
± 100mm
Sumber cahaya
Medium. Panjang gelombang
Diod laser merah (panjang gelombang 650nm)
Maks. kuasa output
390 μW
1ww
Kelas laser
Iem/nya
Kelas1
Kelas2
FDA
Kelas I.
Kelas II
Saiz tempat*1
0.5*0.7mm
0.45*0.80mm
0.6*0.7mm
0.5*0.55mm
Linearity
± 0.1% F.S.
± 0.1% F.S.
± 0.1% F.S.
± 0.5% F.S.
Kebolehulangan*2
1mm
6μm
20mm
60mm
Tempoh pensampelan
500ms / 1000ms / 2000ms / 4000ms / auto
Hanyut suhu (nilai tipikal)
± 0.02% F.S./⁰C
± 0.02% F.S./⁰C
± 0.05% F.S./⁰C
± 0.08% F.S./⁰C
Penunjuk
Input MF (Pelbagai Fungsi)
Laser Off, Teaching, Contoh & Hold, One Shot, Reset Zero
Output kawalan
NPN/PNP MAX.100MA/DC30V ((Voltan Sisa 1.8 V Max.)
Penggunaan semasa
70mA Max.
Arus analog
Output 4-20mA, rintangan beban yang dibenarkan di bawah 300Ω
Voltan analog
Output 0-10v, impedans output 100Ω
Litar perlindungan
Perlindungan Sambungan Terbalik, Perlindungan Semasa
Kategori perlindungan
IP67 termasuk bahagian sambungan
Operasi temp./humid.
-10 ~ 50 ⁰c / 35 ~ 85% rh tanpa pemeluwapan atau pemeluwapan
Penyimpanan Temp./Humid.
-20 ~ 60⁰c / 35 ~ 85% / rh
Pencahayaan ambien
Sun Light: 20,000 lx max. / Lampu pijar: 3,000 lx max.
Resistensi getaran
10 ~ 55Hz, amplitud berganda 1.5mm, x, y, z selama 2 jam
Resistensi kejutan
500mm/s2 (lebih kurang 50g) x, y, z 3 kali setiap satu
Bahan
Aluminium
Berat
Lebih kurang. 60g
Spesifikasi berdasarkan keadaan melainkan dinyatakan sebaliknya: suhu ambien: 23 ⁰c,
Voltan Bekalan: 24VDC, Tempoh Pensampelan: 500 μs, Purata: 64, Jarak Pengukuran: Pusat Julat, Objek Ujian: Seramik Putih
*1 ditakrifkan dengan kekuatan pusat 1/E2 (13.5%) di pusat. Mungkin terdapat cahaya kebocoran selain daripada saiz tempat yang ditentukan. Sensor boleh
terjejas apabila terdapat objek yang sangat reflektif dekat dengan kawasan pengesanan.
*2 512 Masa purata
