Ciri -ciri Prestasi:
Saiz ultra-kecil revolusioner menyesuaikan diri dengan pelbagai persekitaran pemasangan;
Pengawal terbina dalam dengan paparan digital 4 digit
Prestasi tinggi setanding dengan akhir yang tinggi.
Kebolehulangan: 1μm
Berat badan terkecil dan paling ringan di industri; dan
Pemasangan/pelepasan yang paling mudah pada peralatan; dan
Perumahan aluminium die-cast ringan.
Berkesan menindas kesilapan pengukuran disebabkan oleh pemotongan dan suhu.
Spesifikasi
| Model |
Kabel berdasarkan |
RS-485CORRESPO-NDENCE |
|
|
|
FSD23-150-RS485 |
|
M12 Palam- ble |
CurrentOutput Analog |

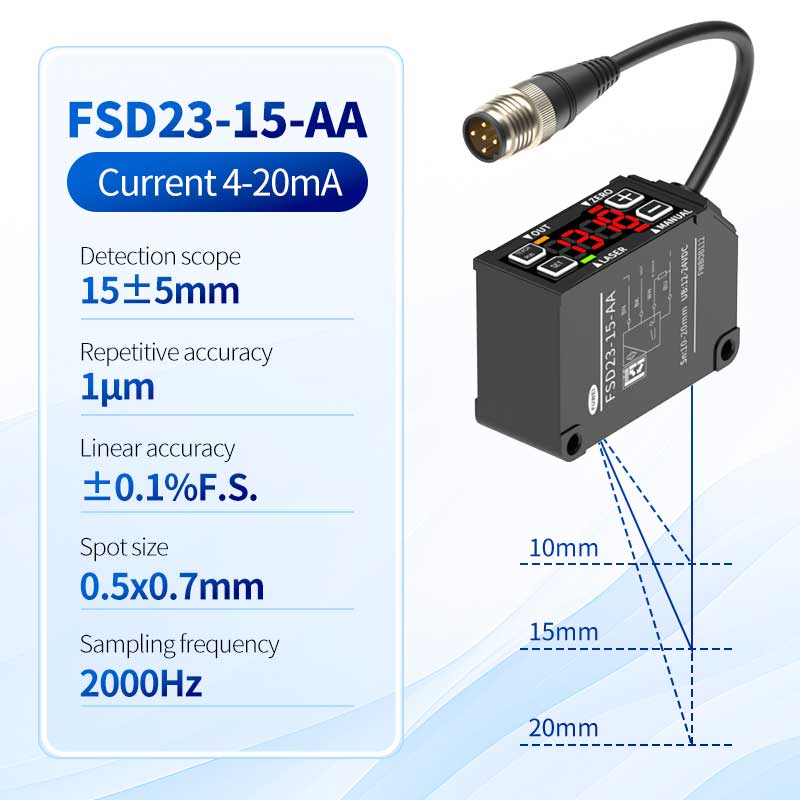

FSD23-15-AA |
FSD23-35-AA |
FSD23-100-AA |
FSD23-150-AA |
|
|
Voltan analog output |
FSD23-15-AV |
FSD23-35-AV |
FSD23-100-AV |
FSD23-150-AV |
||
| R5-485CORRESPO-NDENCE |
FSD23-15-RS485 |
FSD23-35-RS485 |
FSD23-100-RS485 |
- | ||
| Jarak Pengesanan (Pusat Pusat) |
15mm |
35mm |
100mm |
150mm |
||
| Julat pengesanan |
± 5mm |
± 15mm |
50mm |
100mm |
||
| Skala Penuh (F.S.) |
10mm |
30mm |
100mm |
200mm |
||
| sumber cahaya |
Sederhana*panjang gelombang |
Laser diod merah |
|
Panjang gelombang: 655mm |
|
|
| Kuasa output maksimum |
390μW |
|
1ww |
|
||
| Kelas laser |
Ais/jis |
Kelas 1 |
|
Kelas 2 |
|
|
| FDA |
Kelas l |
|
Kelas ll |
|
||
| Saiz tempat ※ 2 |
0.45*0.8mm |
0.6*0.7mm |
0.50*0.55mm |
|||
| Ketepatan linear |
0.1% F.S. |
|
|
0.5% F.S. |
||
| Kebolehulangan ※ 3 |
1um |
6μm |
20um |
60mm |
||
| Kitaran penerimaan |
500μS/1000μS/4000μS/AUTO |
|
|
|
|
|
|
Suhu hanyut Ciri -ciri (nilai rujukan) |
0.02%F.S./° C. |
0.05%F.S./° C. |
|
0.08%F.S./° C. |
||
| Cahaya |
Petunjuk penunjuk kerja laser (hijau) /sifar penunjuk output (merah) /penukaran output (oren) /penunjuk mod (merah) |
|||||
| Fungsi input luaran |
Model RS485 seperti laser, pengajaran jauh, memegang sampel, pencetus nadi tunggal dan set semula sifar tidak mempunyai fungsi externalInput |
|||||
| Output analog |
Jenis semasa analog |
Output adalah 4 ~ 20mA, dan rintangan beban yang dibenarkan adalah 300Ω atau kurang |
||||
| Jenis voltan analog |
Output adalah 0 ~ 10V, dan impedans output adalah 100Ω |
|||||
| Output beralih ※ 5 |
Output Pemungut Buka (NPN/PNP Switchable) Max 100MA/DC30VResidual Voltage1.8V |
|||||
| Voltan bekalan |
Analog Current/-485 Jenis Komunikasi: DC12-24V+10%; Jenis Voltan Analog: DC18-24V ± 10% |
|||||
| Penggunaan Semasa ※ 4 |
700mA atau kurang |
|||||
| Penyambung pluggable |
Penyambung 5-pin M12 (dengan kabel 300mm) |
|||||
| Litar perlindungan |
Perlindungan sambungan terbalik, perlindungan overcurrent |
|||||
| Parameter alam sekitar |
Tahap perlindungan |
IP67 (termasuk penyambung kabel) |
||||
| Gunakan ambienttemperature/kelembapan |
-10 ~ 50/35-85%RH (tiada pemeluwapan/icing) |
|||||
| Pencahayaan ambien |
Cahaya matahari: 20,000lxorless/pijar: 3,000 lx atau kurang10 |
|||||
| Rintangan getaran |
10 ~ 55Hz amplitud berganda 1.5mm x, y, z arah selama 2 jam setiap satu |
|||||
| Rintangan kesan |
500 m/s² (kira -kira.50 g) 3 kali dalam setiap arah x, y, dan z |
|||||
| Bahan |
|
|
Perumahan: Lembaga Lensa Aluminium Die-Cast: Papan Paparan PPSU: Kabel Binatang: PVC Tahan Minyak |
|||
| berat |
|
|
Lebih kurang.60 g (termasuk kabel) |
|||
