Ciri-ciri Produk：
Julat ukuran: 60-110mm
Mod output: dengan kuantiti suis dan komunikasi RS485 (menyokong protokol ModBus)
Ketepatan kelinearan: standard: ±0.3% F.S (60-110mm)
Kebolehulangan: 60um
Resolusi: 30um
Saiz titik: Φ0.5mm pada 85mm
Keupayaan Pengukuran Tepat
Penderia CMOS berketepatan tinggi dan algoritma unik, dengan ketepatan linear ultra tinggi, mencapai pengukuran tanpa sentuhan dan bebas haus.

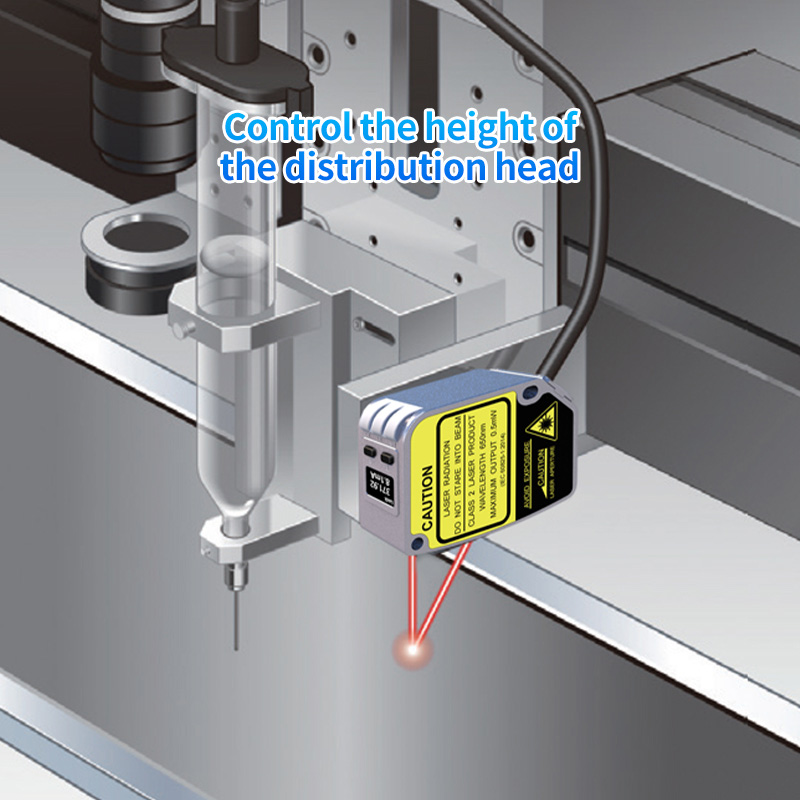

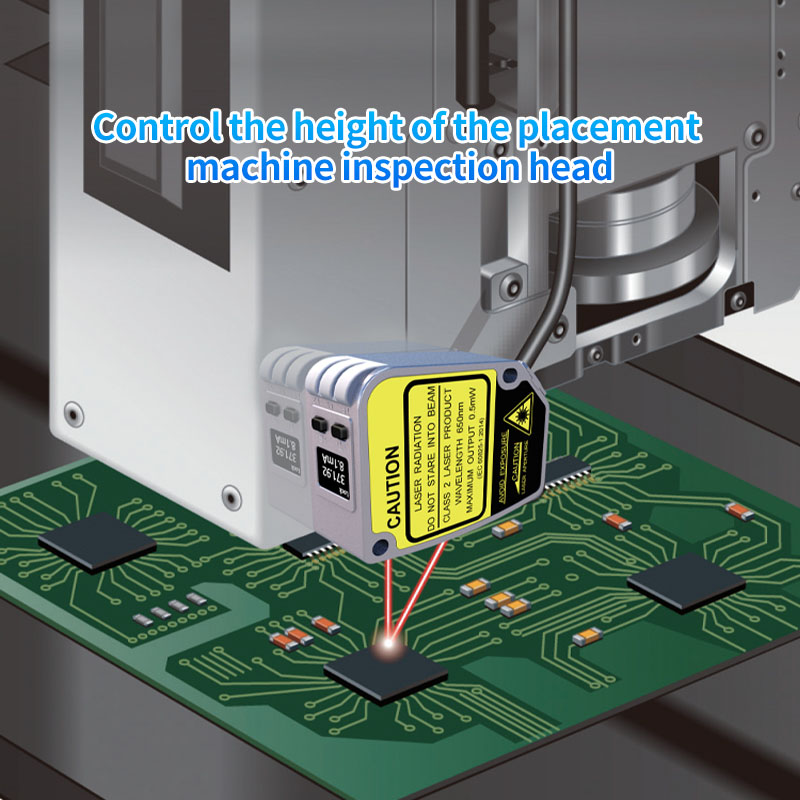

Kandungan Pengesanan:
Boleh Berkomunikasi Data dengan Peranti Peringkat Atas Seperti PLC
Menggunakan antara muka RS-485, sehingga 32 penderia boleh disambungkan (setiap penderia mempunyai set alamat berbeza secara berasingan), menghantar mesej permintaan daripada PLC dan mengembalikan nilai ukuran.
Bintik Laser Kecil
Perbezaan warna hitam dan putih yang baik, dengan saiz tempat hanya 0.5mm, boleh mengesan objek kecil dengan tepat.
Fungsi Operasi yang Kuat
Fungsi pengendalian yang berkuasa: pilihan julat dan ketepatan yang kaya dengan mod dan tetapan penapisan yang berbeza, digabungkan dengan tetapan titik sifar, titik tunggal, pengajaran tetingkap, tetapan pemetaan simulasi dan fungsi lain. Memastikan kawalan dan pengesanan proses yang stabil dan fleksibel.
Kaedah keluaran fleksibel
Mod output fleksibel: output suis terbina dalam (NPN/PNP/PULL-PUSH)+output analog 4.20mA atau RS-485, dan menyokong protokol MODBUS, tanpa perlu menyambung kepada pengawal, bekerja secara bebas, sama ada PLC atau komputer industri, ia boleh dengan mudah disambungkan secara langsung.
Paparan Digital
Ia mudah untuk ditetapkan sambil mengesahkan jumlah anjakan.
IP67
Struktur perlindungan IP67 boleh digunakan walaupun dalam persekitaran yang mempunyai tahap kelembapan dan habuk yang tinggi. Tiub pelapik logam dimasukkan ke dalam lubang pemasangan dan boleh diikat dengan selamat dengan tork 0.8N ·m.
Pemasangan yang Mudah
Fungsi kawasan pengawal semuanya disepadukan ke dalam sensor, menghapuskan keperluan untuk pengawal tambahan untuk menjimatkan ruang.
menyokong kekutuban NPN/PNP
Dengan menukar kaedah pendawaian, produk boleh serasi dengan kedua-dua kekutuban NPN/PNP, dengan itu mengurangkan keperluan untuk pendaftaran model untuk penyelenggaraan dan pemeliharaan.
Panel Operasi dan Fungsi

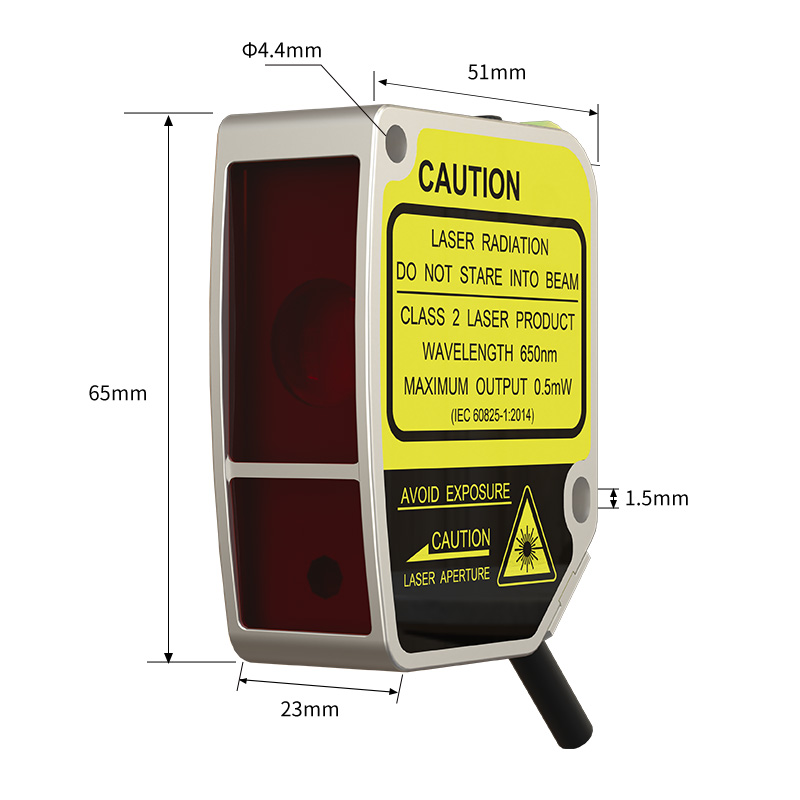

Saiz Produk:
Garis Panduan Pendawaian:
Spesifikasi:

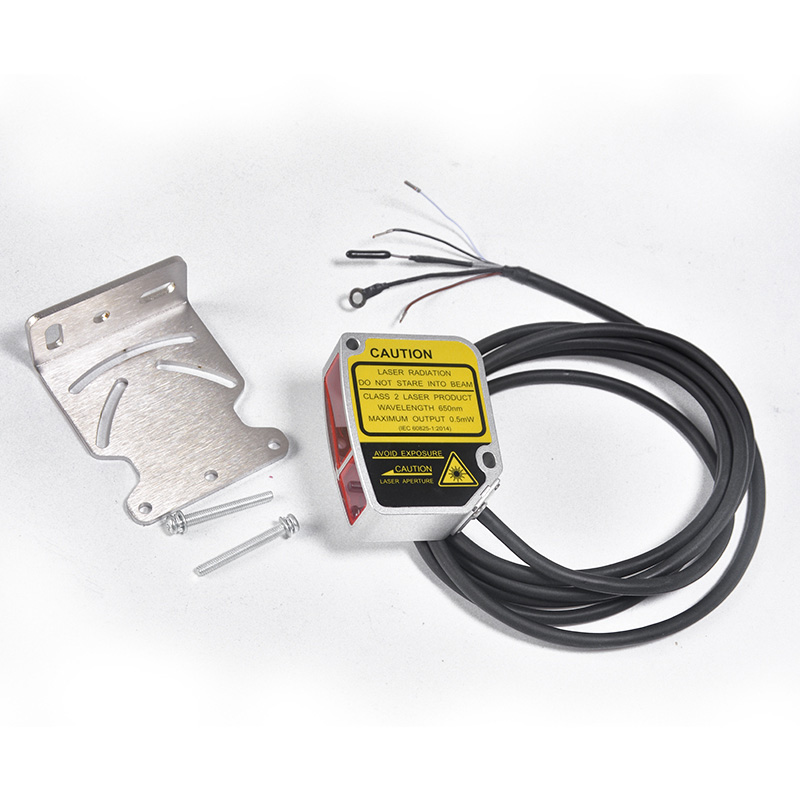

Nombor Bahagian Keluaran RS-485 Penunjuk kuasa: LED Hijau; Penunjuk gerakan: LED Kuning; Penunjuk penggera: LED Kuning Skru(M4X35mm)X2、NutX2、Pencuci X 2、Kurungan pemasangan 、 Panduan operasi ①Syarat ujian:Data Staiidard pada 23 ± 5 °C;Bekalan voltan 24VDC;30 minit pemanasan sebelum ujian; Tempoh persampelan 2ms;Purata masa persampelan 100; Objek penderiaan standard 90% kad putih
Penderia Anjakan Laser Paparan Digital
FSD11-30-RS485-M
FSD11-50-RS485-M
FSD11-85-RS485
Mengukur jarak pusat
30mm
50mm
30mm
Jarak mengukur
±5mm
±15mm
±25mm
Julat penuh(F.S.)
10mm
30mm
50mm
Saiz bintik cahaya
Φ0.5mm@30mm
Φ0.5mm@50mm
Φ0.5mm@85mm
Resolusi
2.5um@30mm
10um@50mm
30um@85mm
Diulang secara stabil①②③
5um
20um
60um
Hanyutan suhu
±0.08%F.S./°C
±0.02%F.S./°C
±0.04%F.S./°C
Ketepatan linear①②
Sila rujuk spesifikasi model tertentu
Voltan bekalan
RS-485:10...30VDC;4...20mA:12...24VDC
Muatkan arus
200mA
Kejatuhan voltan
<2.5V
Jenis sumber cahaya
Laser merah (650nm); Tahap laser:Kelas 2
Dimensi
65*51*23mm
Keluaran 1
Nilai digital:RS-4S5(Protokol ModBus Sokongan);Analog:4...20mA(Rintangan beban<390Ω)
Keluaran 2
Nilai suis:PUSH-PULL/NPN/PNP NO/NC Settable
Penetapan jarak
RS-485:tekan kekunci/RS-485 tetapan;4... 20mA:tetapan tekan kekunci
Masa tindak balas
2ms、16ms、 40ms Boleh Ditetapkan
Penunjuk
Paparan
Paparan OLED (Saiz: 14*10.7mm)
Fungsi terbina dalam④
•Alamat hamba&tetapan kadar Port •Set sifar •Semakan kendiri produk •Tetapan output •Pertanyaan parameter •Tetapan purata •Tetapan peta analog •Ajaran titik tunggal •Ajaran tetingkap •Lalai kilang
Litar perlindungan⑤
Litar pintas, kekutuban terbalik, perlindungan beban lampau
Persekitaran perkhidmatan
Suhu operasi:-10.. .+50®C; Suhu penyimpanan:-20.. .+70°C Kelembapan persekitaran:35...85%RH(Tiada pemeluwapan)
Anti cahaya persekitaran
Lampu pijar:<3,000 lux
Ijazah perlindungan
IP67
bahan
Housmg:Aluminium;Penutup kanta:PMMA Panel paparan: PC
Tahan getaran
10...55Hz Ganda amplitud 1mm, 2jam setiap satu untuk arah X,XZ
Impuls menahan
Kabel PVC 2m 5pin/4pin (5pin: output RS-485; 4pin: Output analog)
Cara sambungan
Catatan:
②Data statistik mengikut 3
③Ketepatan ulangan: 23 ± 5 °C persekitaran^。％ kad putih pemantulan, 100 keputusan data ujian
④Alamat hamba, tetapan kadar baud hanya untuk siri RS-485
⑤ Litar perlindungan hanya untuk output suis
