Ciri -ciri Produk:
Julat pengukuran: 25-35mm
Mod Output: Dengan Switching dan Rs485 Communication (Sokongan Modbus Protokol)
Ketepatan Linearity: Standard: ± 0.3% F.S. (25-35mm)
Kebolehulangan: 5um
Resolusi: 2.5um
Saiz tempat: φ0.5mm pada 30mm
Masa tindak balas: 2ms/16ms/40ms ditetapkan
Spesifikasi:
|
Jenis standard |
RS-485 |
FSD11-30-RS485 |
FSD11-50-RS485 |
FSD11-85-RS485 |
| 4-20mA |
FSD11-30-AA |
FSD11-50-AA |
FSD11-85-AA |
|
|
Jenis ketepatan yang tinggi |
RS-485 | FSD11-30-RS485-M |
FSD11-50-RS485-M |
FSD11-85-RS485-M |
| 4-20mA |
FSD11-30-AA-M |
FSD11-50-AA-M |
FSD11-85-AA-M |
|
|
Mengukur jarak pusat |
30mm |
50mm |
85mm |
|
| Mengukur julat |
5mm |
15mm |
25mm |
|
| F.S. |
10mm |
30mm |
50mm |
|
| Linearity |
Jenis Standard: RS485:+0.3%FS.; 4-20mA:+0.4%fs. |
|||
| Jenis ketepatan tinggi: RS485: ± 0.1%FS; 4-20mA: ± 0.1%F.S. |
||||
| Voltan bekalan |
RS-485: 10..30VDC: 4 ... 20mA: 12 ... 24VDC |
|||
| Kuasa |
Penggunaan <700MW |
|||
| Beban |
200mA |
|||
| Penurunan tekanan |
<2.5v |
|||
| Sumber cahaya |
Laser merah (650nm); Tahap laser: Kelas 2 |
|||
| Saiz tempat |
Medium 0.5mm@30nm |
Medium 0.5mm@50nm |
Medium 0.5mm@85nm |
|

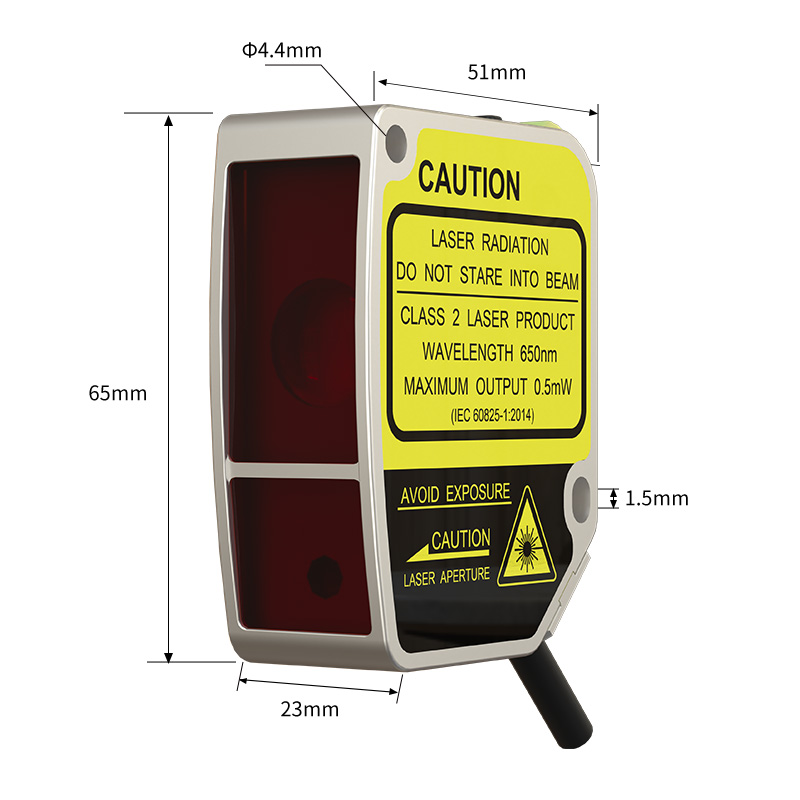

| Saiz |
65*51*23mm |
|||
| Nisbah Resolusi |
2.5um@30mm |
10um@50mm |
30um@85mm |
|
| Kebolehulangan |
5um |
20um |
60um |
|
| Output1 |
Kuantiti digital: RS-485 (menyokong protokol Modbus); Kuantiti Analog: 4-20mA (Rintangan Beban <390 Ω) |
|||
| Output2 |
Kuantiti Beralih: Push-Pull/NPN/PNP dan NO/NC boleh ditetapkan |
|||
| Tetapan jarak |
RS-485: Tetapan Butang/RS-485; 4 ... 20mA: Tetapan utama |
|||
|
Suhu hanyut |
0.08%F.S./° C. |
0.02%F.S./° C. |
0.04%fs./° C. |
|
| Masa tindak balas |
2ms/16ms/40ms boleh ditetapkan |
|||
| Lampu perintis |
PowerIndicator: Green LED; Penunjuk tindakan: LED merah; Petunjuk penggera: LED kuning |
|||
| Skrin paparan |
OLED Displayscreen (Saiz: 14*10.7mm) |
|||
| Dibina dalam ciri -ciri |
Alamat Hamba & Tetapan Kadar Port · Pertanyaan Parameter · Tetingkap Teachzero Set · Produk Sambungan Sendiri · Tetapan Output · Tetapan Teachaverage Titik Tunggal · Tetapan Peta Analog |
|||
| Perlindungan Litar |
Perlindungan litar pintas, perlindungan polariti terbalik, perlindungan beban |
|||
| Penggunaan Persekitaran |
Worktemperature: -10 ~+50 ° C; Persekitaran Penyimpanan: -20 ~+70 ° C: Alam Sekitar: 35% ~ 85% RH (tanpa pemeluwapan) |
|||
|
Rintangan kepada Cahaya ambien |
Lampu pijar: <3, 000LUX |
|||
| Gred perlindungan |
IP67 |
|||
| Kualiti bahan |
Shell: Aluminium; Cover Lens: PMAA, Papan Paparan: PC |
|||
| Getaran Rintangan |
10 ~ 55hzdual amplitudo lmm, 2 jam setiap satu dalam arah x, y, dan z |
|||
|
Kesan Rintangan |
500m/s*(kira -kira 50g), 3 kali setiap satu di x, y, andz arahan |
|||
| Sambungan kaedah |
2m 5-core/4-core PVC Lead Wire (5-Core: Output RS-485; 4-Core: AnalogOutput) |
|||

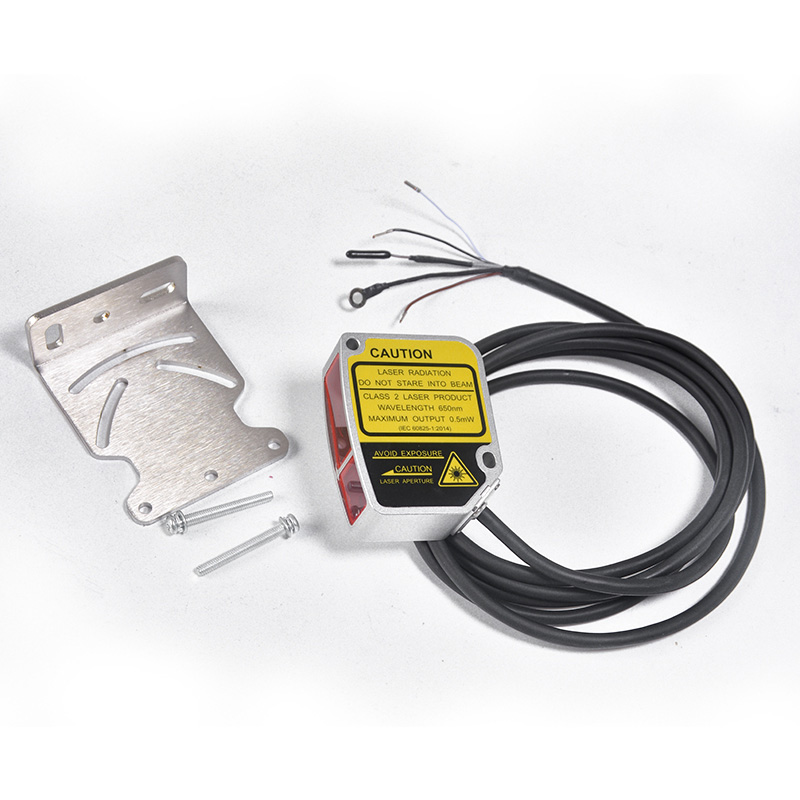

| Lampiran |
Skru M4 (panjang 35mm)*2, kacang*2, gasket*2, pendakap pemasangan, manual pengguna |
|||
