Sensor Pengukuran Anjakan

Ciri-ciri Produk：

Julat ukuran: 25-35mm

Mod output: dengan pensuisan, semasa 4-20mA

Ketepatan kelinearan: ±0.4% F.S. (25-35mm)

Kebolehulangan: 5um

Resolusi: 2.5um

Saiz titik: Φ0.5mm pada 30mm

Masa tindak balas: 2ms/16ms/40ms boleh ditetapkan

Rintangan cahaya persekitaran: lampu pijar ≥ 3,000lux

Panel operasi: Paparan digital OLED

Hanyutan suhu: ±0.02%F.S./°C

Keupayaan Pengukuran Tepat

Penderia CMOS berketepatan tinggi dan algoritma unik, dengan ketepatan linear ultra tinggi, mencapai ukuran tanpa sentuhan dan bebas haus.

Bintik Laser Kecil

Perbezaan warna hitam dan putih yang baik, dengan saiz tempat hanya 0.5mm, boleh mengesan objek kecil dengan tepat.

Fungsi Operasi Berkuasa

Fungsi pengendalian yang berkuasa: pilihan julat dan ketepatan yang kaya dengan mod dan tetapan penapisan yang berbeza, digabungkan dengan tetapan titik sifar, titik tunggal, pengajaran tetingkap, tetapan pemetaan simulasi dan fungsi lain. Memastikan kawalan dan pengesanan proses yang stabil dan fleksibel.

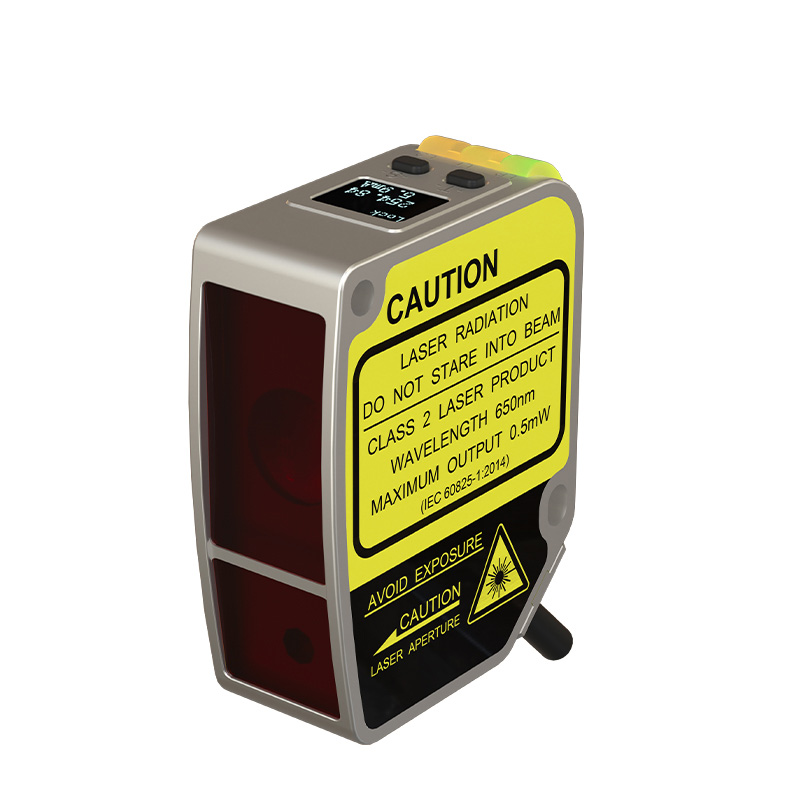

Paparan Digital

Ia mudah untuk ditetapkan sambil mengesahkan jumlah anjakan.

IP67

Struktur perlindungan IP67 boleh digunakan walaupun dalam persekitaran yang mempunyai tahap kelembapan dan habuk yang tinggi. Tiub pelapik logam dimasukkan ke dalam lubang pemasangan dan boleh diikat dengan selamat dengan tork 0.8N·m.

Pemasangan yang Mudah

Fungsi kawasan pengawal semuanya disepadukan ke dalam sensor, menghapuskan keperluan untuk pengawal tambahan untuk menjimatkan ruang.

Menyokong kekutuban NPN/PNP

Dengan menukar kaedah pendawaian, produk boleh serasi dengan kedua-dua kekutuban NPN/PNP, dengan itu mengurangkan keperluan untuk penyelenggaraan dan pemeliharaan pendaftaran model.

Spesifikasi

Jarak Pusat Pengukuran:30mm

Jarak mengukur:5mm

FS.:10mm

Kelinearan:Jenis standard:RS485:±0.3%FS.; 4-20mA:+0.4%F.S.

                 Jenis ketepatan tinggi: RS485:+0.1%F.S.: 4-20mA:+0.1%FS

voltan bekalan:RS-485: 10...30VDC: 4...20mA: 12...24VDC

Penggunaan kuasa:<700mW

BEBAN:200mA

Kejatuhan tekanan:<2.5V

Sumber cahaya:Laser merah (650nm); Tahap laser: Kelas 2

Saiz Bintik:0.5mm@30nm

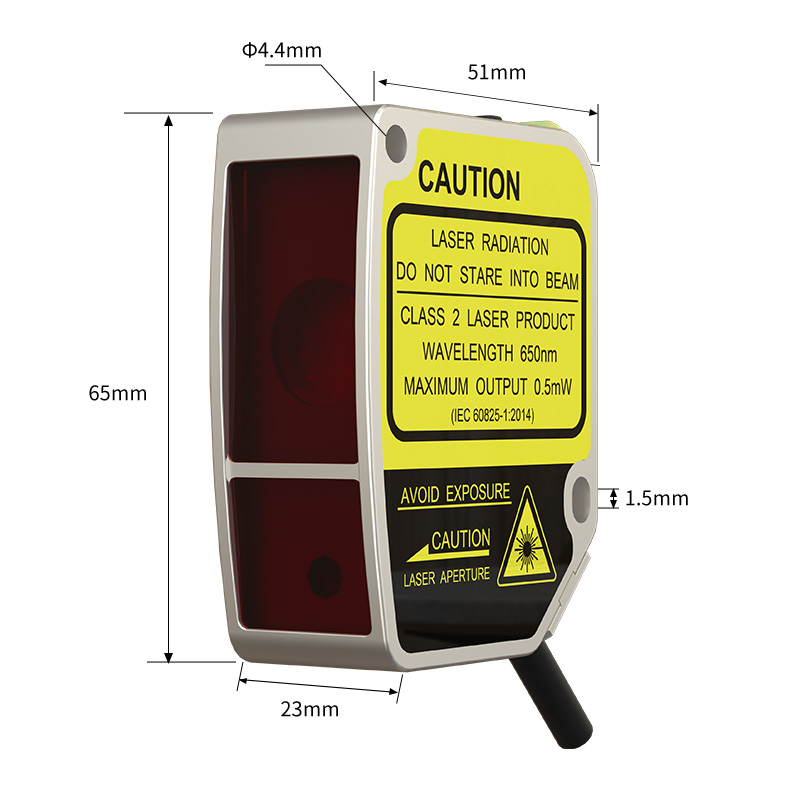

Saiz:65*51*23mm

Resolusi:2.5um@30mm

 Nisbah Kebolehulangan:5um

Output1:Kuantiti digital: RS-485 (menyokong protokol ModBus);Kuantiti analog: 4-20mA (rintangan beban < 390 Ω)

Output2:Kuantiti bertukar: PUSH-PULL/NPN/PNP dan NO/NC boleh ditetapkan
