Ciri -ciri Produk:

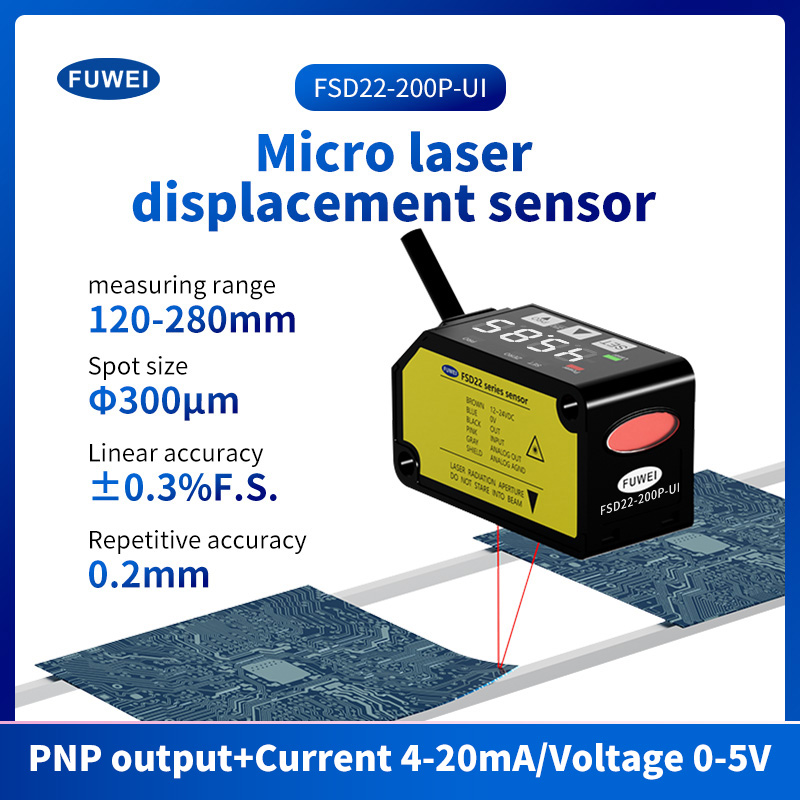

Nombor bahagian: FSD22-200P-UI
Jarak Pusat Pengukuran: 200mm
Julat Pengukuran: ± 80mm
Linearity: ± 0.3%F.S.
Diameter rasuk: Ø300μm
Kebolehulangan: 200μm
Kawalan Output: PNP
Voltan Bekalan: 12 hingga 24V DC ± 10%
Output voltan analog: Julat output: 0 hingga +5v (pada penggera: +5.2v)
Output semasa analog: Julat output: 4 hingga 20mA (pada penggera: 0mA)
Masa tindak balas: boleh ditukar antara 1.5ms / 5ms / 10ms
Perlindungan: IP67
Suhu ambien: -10 hingga +45 ° C (tiada pemeluwapan embun atau icing dibenarkan), penyimpanan: -20 hingga +60 ° C
Kabel: Kabel komposit 5-teras 0.2mm2, panjang 2m
Apabila terdapat objek pengesanan pada bahagian sensor, pengesan ditetapkan mengikut latar belakang objectbenchmark nilai.Ia adalah fungsi yang mudah untuk mengesan perubahan dalam saiz objek.
(Semasa menggunakan objek yang dikesan sebagai asas)
Tetapkan nilai rujukan di sisi objek latar belakang berdasarkan objek yang ditetapkan. Jauhi masa badan latar untuk digunakan.
Spesifikasi Parameter:
| Jenis |
Pengukuran Jenis Pusat 30mm |
Pengukuran Pusat 50mm jenis |
Pengukuran Jenis 100mm tengah |
Pengukuran Pusat 200mm jenis |
Pengukuran Jenis 400mm tengah |
|
| Output analog+NPN |
FSD22-30N-UI |
FSD22-50N-UI |
FSD22-100N-UI | FSD22-200N-UI |
FSD22-400N-UI |
|
| Output analog+PNP |
FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
| Jarak pusat pengukuran |
30mm |
50mm |
100mm |
200mm |
400mm |
|
| Julat pengukuran |
± 5mm |
± 15mm |
± 35mm |
± 80mm |
± 200mm |
|
| Diameter rasuk (nota 3) |
Lebih kurang. Ø50μm |
Lebih kurang. Ø70μm |
Lebih kurang. Ø120μm |
Lebih kurang. Ø300μm |
Lebih kurang. Ø500μm |
|
| Kebolehulangan |
10mm |
30mm |
100mm |
200mm |
300μm (jarak pengukuran 200 hingga 400mm) 800μm (jarak pengukuran 400 hingga 600mm) |
|
| Linearity |
± 0.3%F.S. |
± 0.3%F.S. |
± 0.3%F.S. (jarak pengukuran 200 hingga 400mm) ± 0.4%F.S. (jarak pengukuran 400 hingga 600mm) |
|||
| Ciri suhu |
0.03%F.S./° C. |
|||||
| Sumber cahaya |
Kelas Laser Semikonduktor Merah 2 [JIS / IEC / GB / FDA (Nota 2)] Maks. Output: 1MW, panjang gelombang puncak pelepasan: 655nm |
|||||
| Voltan bekalan |
12 hingga 24V DC ± 10%, Ripple P-P 10% atau kurang |
|||||
| Penggunaan kuasa |
40mA atau kurang (pada voltan bekalan 24V DC), 65mA atau kurang (pada voltan bekalan 12V DC) |
|||||
| Output kawalan |
NPN Transistor Open-Collector • Arus tenggelam maksimum: 50mA • Voltan yang digunakan: 30V DC atau kurang (Antara output kawalan hingga 0V) • Voltan sisa: 1.5V atau kurang (Pada 50mA tenggelam arus) • Kebocoran semasa: 0.1 ma atau kurang |
Transistor PNP Open-Collector • Sumber maksimum semasa: 50mA • Voltan yang digunakan: 30V DC atau kurang (Antara output kawalan hingga +v) • Voltan sisa: 1.5V atau kurang (Pada arus sumber 50mA) • Kebocoran semasa: 0.1 ma atau kurang |
||||
| Boleh ditukar sama ada cahaya atau gelap |
||||||
| Diperbadankan (Jenis Reset Auto) |
||||||

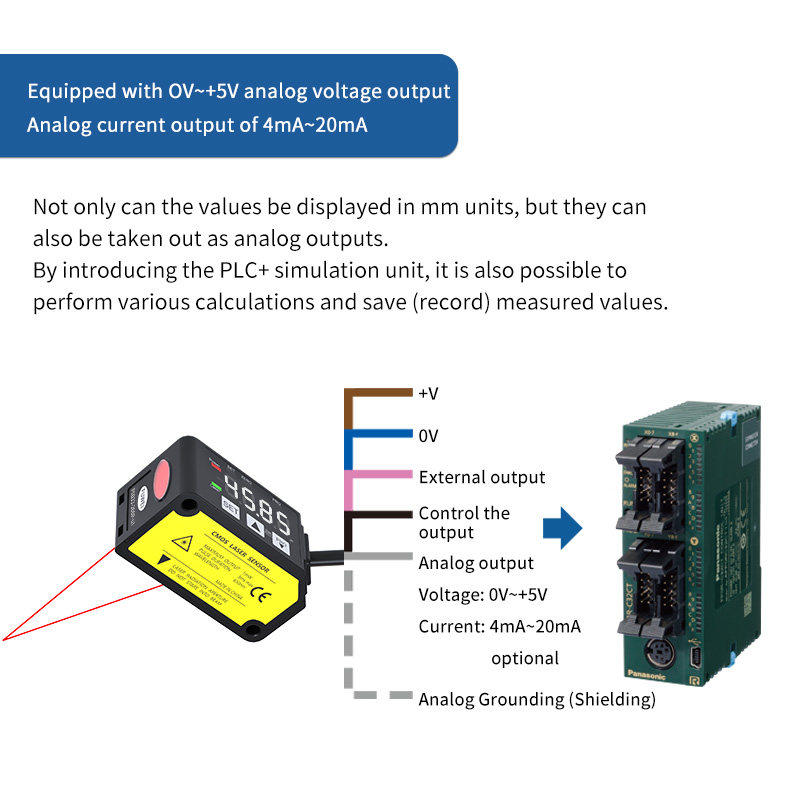

| Output analog |
Output voltan analog |
• Julat output: 0 hingga +5v (pada penggera: +5.2v) • Impedans output: 100Ω |
||||
| Output arus analog |
• Julat output: 4 hingga 20mA (pada penggera: 0mA) • Muatkan impedans: 300Ω atau kurang |
|||||
| Masa tindak balas |
Boleh ditukar antara 1.5ms / 5ms / 10ms |
|||||
| Input luaran |
NPN Input Non-Contact • Keadaan input Tidak sah: +8 hingga +v dc atau buka Sah: 0 hingga +1.2v dc • Impedans input: lebih kurang. 10kΩ |
PNP input bukan hubungan • Keadaan input Tidak sah: 0 hingga +0.6v dc atau buka Sah: +4 hingga +v dc • Impedans input: lebih kurang. 10kΩ |
||||
| Perlindungan |
IP67 (IEC) |
|||||
| Tahap pencemaran |
2 |
|||||
| Suhu ambien |
-10 hingga +45 ° C (tiada pemeluwapan embun atau icing dibenarkan), penyimpanan: -20 hingga +60 ° C |
|||||
| Kelembapan ambien |
35 hingga 85% RH, Penyimpanan: 35 hingga 85% RH |
|||||
| Pencahayaan ambien |
Lampu pijar: Penerimaan Permukaan Penerimaan 3,000ℓx atau Kurang |
|||||
| Ketinggian operasi |
2,000m atau kurang |
|||||
| Kabel |
Kabel komposit 5-teras 0.2mm2, panjang 2m |
|||||
| Bahan |
Kandang: aluminium mati-cast, penutup depan: akrilik |
|||||
| Berat |
lebih kurang. 85g (termasuk kabel) |
|||||
| Standard yang berkenaan |
Pematuhan Arahan EMC, Standard FDA, Pengiktirafan UL |
|||||
| Nota: |
|
|
|
|
|
|
| 1) Voltan bekalan: 24V DC, suhu ambien: +20 ° C, masa tindak balas: 10ms, dan nilai output analog jarak pusat pengukuran digunakan untuk keadaan pengukuran yang tidak ditentukan. Subjeknya adalah seramik putih. |
||||||
| 2) Ini berdasarkan piawaian FDA, menurut notis laser No. 50 piawaian FDA. |
||||||
| 3) Ini adalah saiz dalam jarak pusat pengukuran. Nilai -nilai ini ditakrifkan dengan menggunakan 1/E2 (lebih kurang 13.5%) dari intensiti cahaya pusat. Oleh kerana cahaya kebocoran di luar kawasan yang ditentukan, refleksi di sekitar titik pengesan mungkin lebih tinggi daripada pada titik dan ini boleh menjejaskan nilai pengukuran. |
||||||
