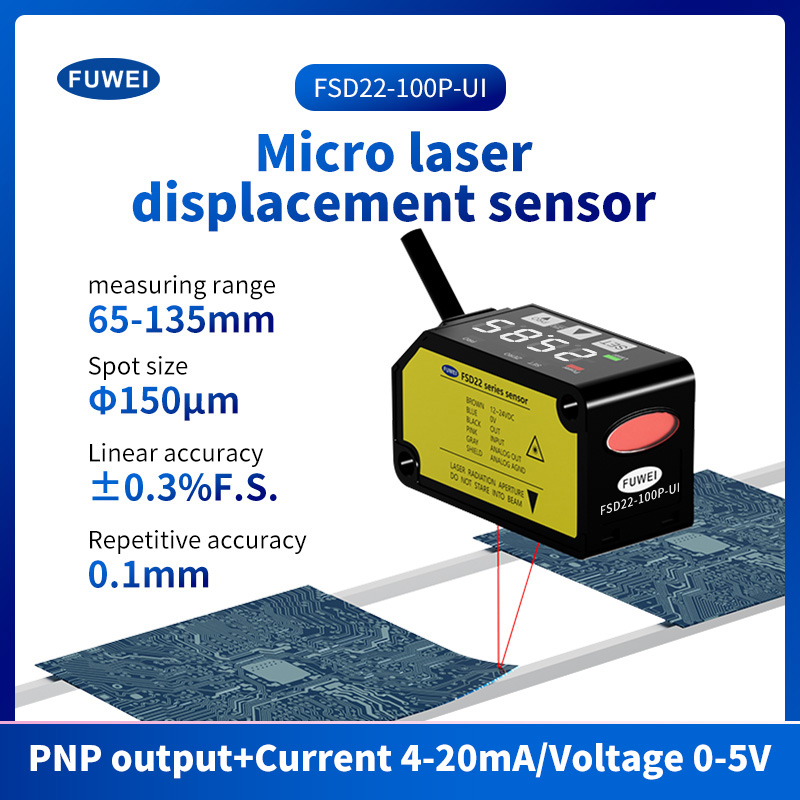

Jenis CmosPenderia anjakan laser miniatur
10 um pengesanan stabil
Ciri-ciri Produk：
Nombor bahagian：FSD22-100P-UI
Jarak pusat pengukuran：100mm
Julat ukuran：±35mm
Kelinearan:±0.3%F.S.
Diameter rasuk:ø120μm
Kebolehulangan：100μm
Kawalan output：PNP
Voltan bekalan：12 hingga 24V DC ±10%
Output voltan analog：Julat output: 0 hingga +5V (pada penggera: +5.2V)
Output semasa analog：Julat output: 4 hingga 20mA (pada penggera: 0mA)
Masa tindak balas：Boleh ditukar antara 1.5ms / 5ms / 10ms
Perlindungan：IP67
Suhu ambien：-10 hingga +45°C (Tiada pemeluwapan embun atau aising dibenarkan), Penyimpanan:-20 hingga +60°C

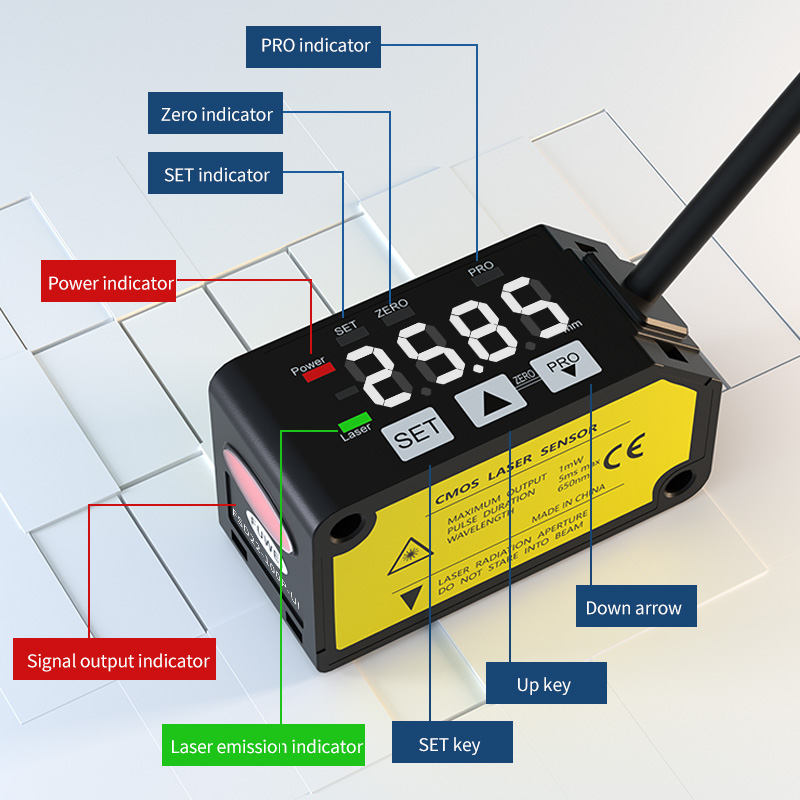

Pengenalan panel：
Imej CMos berketepatan tinggi digunakan algoritma unik Sensor

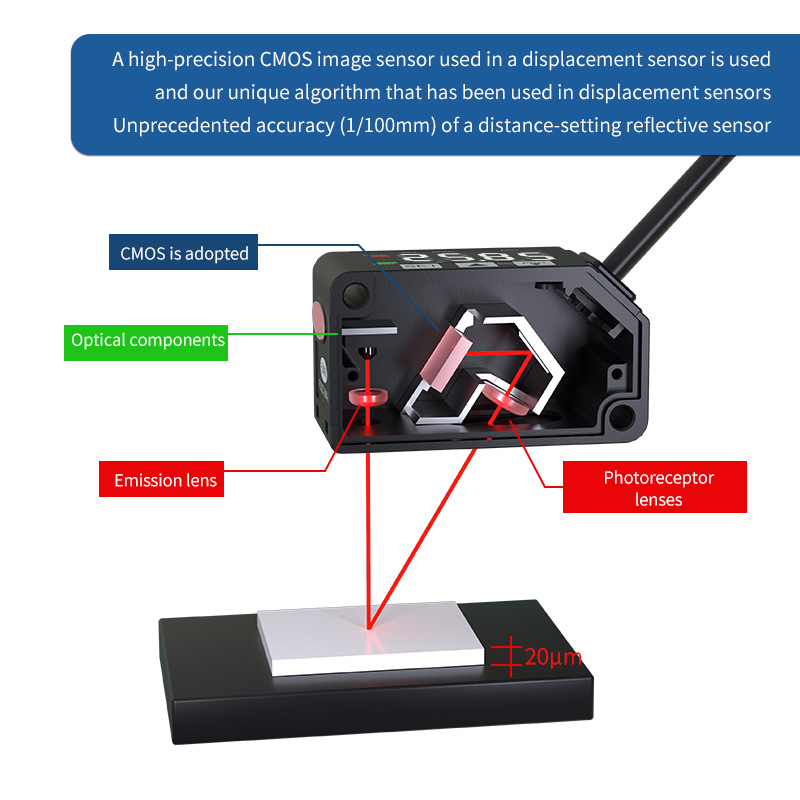

Penderia imej CMOS berketepatan tinggi yang digunakan dalam penderia anjakan digunakan dan algoritma unik kami yang telah digunakan dalam penderia anjakan Ketepatan belum pernah berlaku sebelum ini (1/100mm) bagi penderia pemantul penetapan jarak

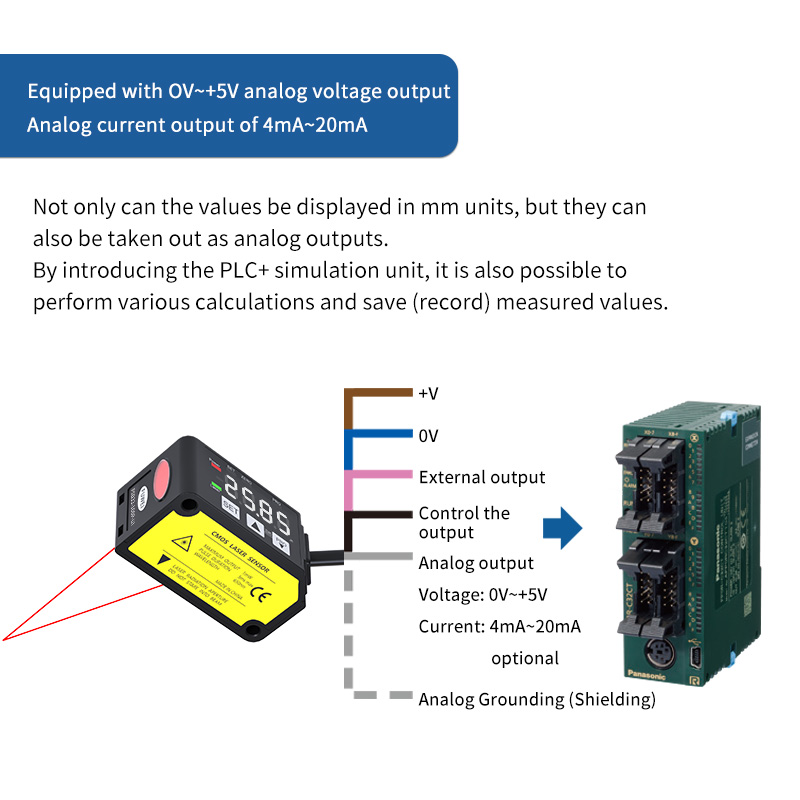

Dilengkapi dengan output voltan analog OV~+5V Output arus analog 4mA~20mA
Bukan sahaja nilai boleh dipaparkan dalam unit mm, tetapi ia juga boleh dibawa keluar sebagai output analog. Dengan memperkenalkan unit simulasi PLC+, ia juga mungkin untuk melaksanakan pelbagai pengiraan dan menyimpan (merekod) nilai yang diukur
Fungsi sifar
Ini ialah fungsi yang membolehkan anda untuk memaksa sifar nilai yang diukur. Titik sifar boleh ditentukan secara sewenang-wenangnya, Tetapkan ketinggian objek yang dikesan kepada nilai asas ia boleh digunakan dengan mudah semasa mengukur toleransi atau semasa mengukur perbezaan bahagian.
Dilengkapi dengan fungsi tetapan penukar yang mudah
Apabila terdapat objek pengesanan pada bahagian sensor, pengesanan boleh ditetapkan mengikut nilai penanda aras objek latar belakang. Ia adalah fungsi yang mudah untuk mengesan perubahan dalam saiz objek.
(Apabila menggunakan objek yang dikesan sebagai asas)
Tetapkan nilai rujukan pada sisi objek latar belakang berdasarkan objek yang dikesan. Jauhi latar belakang Masa badan untuk digunakan.

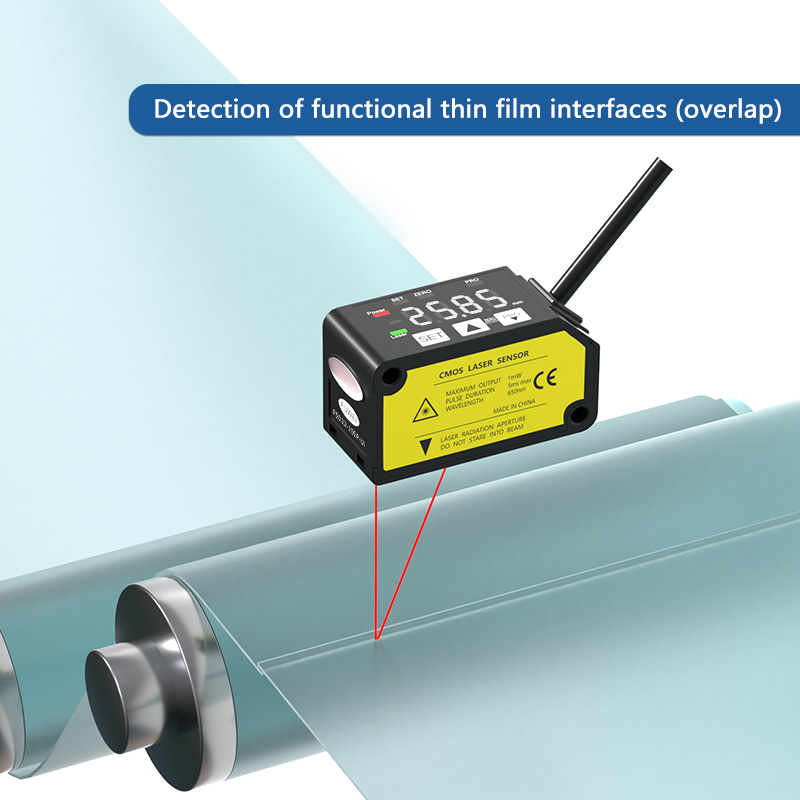

Aplikasi adegan：
Kesan lengkungan substrat
Kesan pertindihan bingkai plumbum
Penghakiman bahagian depan dan belakang perumahan komponen elektronik
Mengesan kehadiran atau ketiadaan gasket
Dimensi pendawaian:
Pameran Produk：
Spesifikasi parameter：
| taip |
Pengukuran jenis tengah 30mm |
Pengukuran jenis tengah 50mm |
Pengukuran jenis tengah 100mm |
Pengukuran jenis tengah 200mm |
Pengukuran jenis tengah 400mm |
|
| Output analog+NPN |
FSD22-30N-UI |
FSD22-50N-UI |
FSD22-100N-UI | FSD22-200N-UI |
FSD22-400N-UI |
|
| Output analog+PNP |
FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
| Jarak pusat pengukuran |
30mm |
50mm |
100mm |
200mm |
400mm |
|
| Julat ukuran |
±5mm |
±15mm |
±35mm |
±80mm |
±200mm |
|
| Diameter rasuk (Nota 3) |
lebih kurang ø50μm |
lebih kurang ø70μm |
lebih kurang ø120μm |
lebih kurang ø300μm |
lebih kurang ø500μm |
|
| Kebolehulangan |
10μm |
30μm |
100μm |
200μm |
300μm (jarak pengukuran 200 hingga 400mm) 800μm (jarak pengukuran 400 hingga 600mm) |
|
| Kelinearan |
±0.3%F.S. |
±0.3%F.S. |
±0.3%F.S. (jarak pengukuran 200 hingga 400mm) ±0.4%F.S. (jarak pengukuran 400 hingga 600mm) |
|||
| Ciri suhu |
0.03%F.S./°C |
|||||
| Sumber cahaya |
Laser semikonduktor merah Kelas 2 [JIS / IEC / GB / FDA (Nota 2)] Maks. output: 1mW, Panjang gelombang puncak pelepasan: 655nm |
|||||
| Voltan bekalan |
12 hingga 24V DC ±10%, Ripple P-P 10% atau kurang |
|||||
| Penggunaan kuasa |
40mA atau kurang (pada voltan bekalan 24V DC), 65mA atau kurang (pada voltan bekalan DC 12V) |
|||||
| Kawal keluaran |
Transistor pengumpul terbuka NPN •Arus sinki maksimum: 50mA •Voltan terpakai: 30V DC atau kurang (Antara output kawalan hingga 0V) •Voltan baki: 1.5V atau kurang (Pada arus sinki 50mA) •Arus bocor: 0.1 mA atau kurang |
Transistor pengumpul terbuka PNP •Arus sumber maksimum: 50mA •Voltan terpakai: 30V DC atau kurang (Antara output kawalan hingga +V) •Voltan baki: 1.5V atau kurang (Pada arus sumber 50mA) •Arus bocor: 0.1 mA atau kurang |
||||
| Boleh tukar sama ada Light-ON atau Dark-ON |
||||||
| Diperbadankan (Jenis tetapan semula automatik) |
||||||
| Keluaran analog |
Keluaran voltan analog |
•Julat output: 0 hingga +5V (pada penggera: +5.2V) •Galangan keluaran: 100Ω |
||||
| Keluaran arus analog |
•Julat output: 4 hingga 20mA (pada penggera: 0mA) •Galangan beban: 300Ω atau kurang |
|||||
| Masa tindak balas |
Boleh tukar antara 1.5ms / 5ms / 10ms |
|||||
| Input luaran |
Input bukan kenalan NPN •Syarat input Tidak sah: +8 hingga +V DC atau Terbuka Sah: 0 hingga +1.2V DC •Galangan input: Lebih kurang. 10kΩ |
Input bukan hubungan PNP •Syarat input Tidak sah: 0 hingga +0.6V DC atau Terbuka Sah: +4 hingga +V DC •Galangan input: Lebih kurang. 10kΩ |
||||
| Perlindungan |
IP67 (IEC) |
|||||
| Tahap pencemaran |
2 |
|||||
| Suhu ambien |
-10 hingga +45°C (Tiada pemeluwapan embun atau aising dibenarkan), Penyimpanan: -20 hingga +60°C |
|||||
| Kelembapan persekitaran |
35 hingga 85% RH, Penyimpanan: 35 hingga 85% RH |
|||||
| Pencahayaan persekitaran |
Lampu pijar: Pencahayaan permukaan penerimaan 3,000ℓx atau kurang |
|||||
| Ketinggian operasi |
2,000m atau kurang |
|||||
| Kabel |
Kabel komposit 5-teras 0.2mm2, panjang 2m |
|||||
| bahan |
Penutup: Aluminium die-cast, Penutup hadapan: Akrilik |
|||||
| Berat badan |
lebih kurang 85g (termasuk kabel) |
|||||
| Standard yang boleh digunakan |
Pematuhan Arahan EMC, Piawaian FDA, Pengiktirafan UL |
|||||
| Nota: |
|
|
|
|
|
|
| 1) Voltan bekalan: 24V DC, suhu ambien: +20°C, masa tindak balas: 10ms, dan nilai keluaran analog jarak pusat pengukuran digunakan untuk keadaan pengukuran yang tidak ditentukan. Subjek ialah seramik putih. |
||||||
| 2) Ini berdasarkan Piawaian FDA, menurut Notis Laser No. 50 Piawaian FDA. |
||||||
| 3) Ini adalah saiz dalam jarak pusat pengukuran. Nilai ini ditakrifkan dengan menggunakan 1/e2 (lebih kurang 13.5%) daripada keamatan cahaya tengah. Disebabkan oleh kebocoran cahaya di luar kawasan yang ditentukan, pantulan di sekeliling titik pengesan mungkin lebih tinggi daripada pada titik dan ini boleh menjejaskan nilai pengukuran. |
||||||
Saiz produk：
