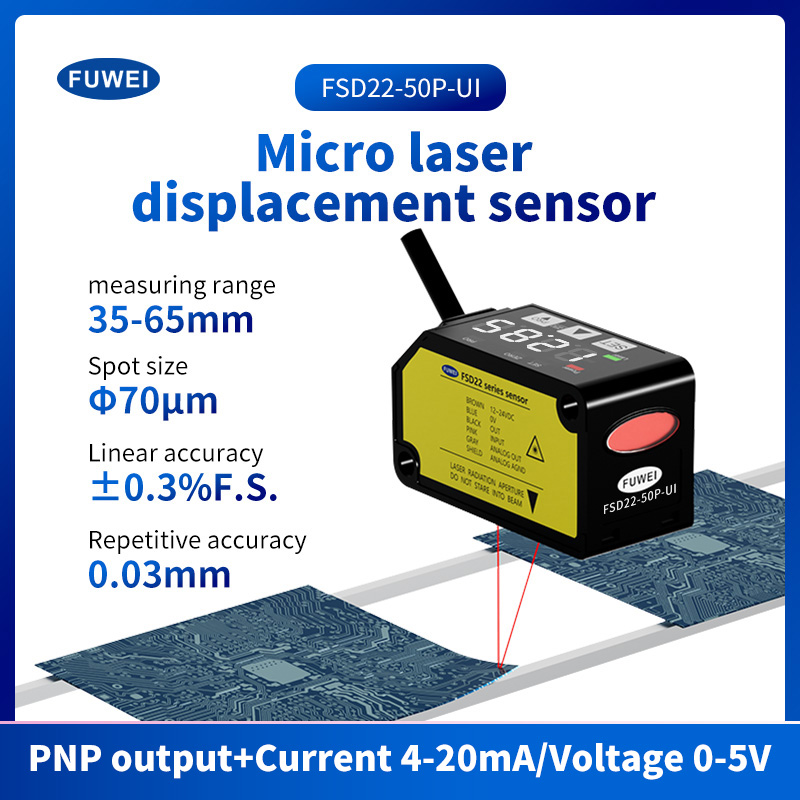

Ciri -ciri prestasi:
Saiz kecil, titik cahaya kecil;

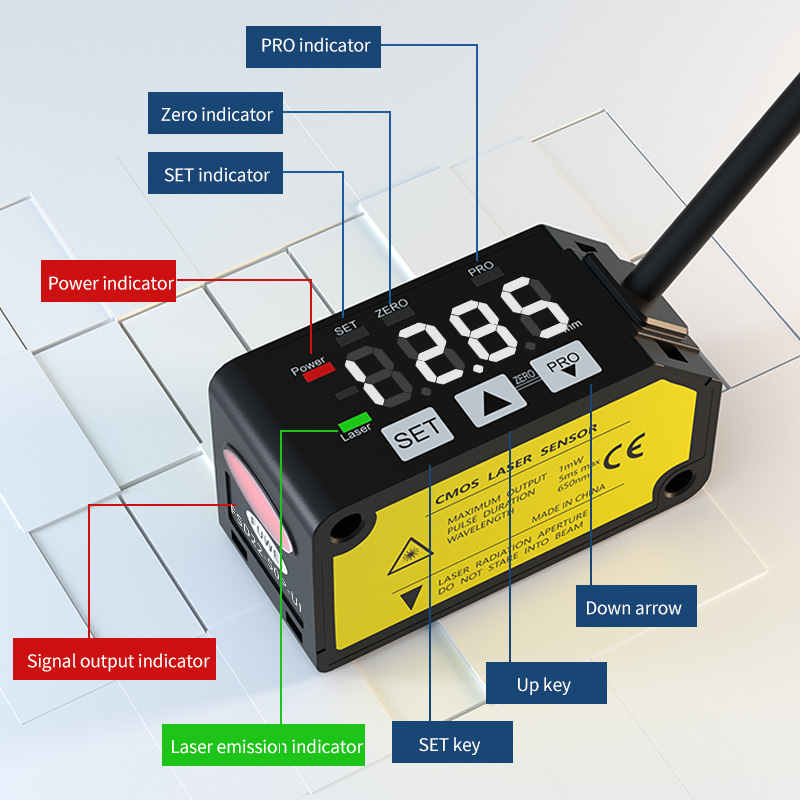

Ketepatan pengesanan yang tinggi, kos efektif ultra tinggi; Pada masa yang sama dengan penukaran dan output dwi analog; Pelbagai fungsi mod pengesanan boleh digunakan untuk lebih banyak aplikasi reka bentuk atas mempunyai penunjuk output yang besar, lebih intuitif: paparan tiub digital putih yang jelas dan cerah, lebih tinggi: kunci membran, mudah untuk menubuhkan operasi adalah mudah; Aluminium Alloy Shell, kukuh dan tahan lama.
Spesifikasi Parameter:
| Jenis |
Pengukuran Jenis Pusat 30mm |
Pengukuran Pusat 50mm jenis |
Pengukuran Jenis 100mm tengah |
Pengukuran Pusat 200mm jenis |
Pengukuran Jenis 400mm tengah |
|
| Output analog+NPN |
FSD22-30N-UI |
FSD22-50N-UI |
FSD22-100N-UI | FSD22-200N-UI |
FSD22-400N-UI |
|
| Output analog+PNP |
FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
| Jarak pusat pengukuran |
30mm |
50mm |
100mm |
200mm |
400mm |
|
| Julat pengukuran |
± 5mm |
± 15mm |
± 35mm |
± 80mm |
± 200mm |
|
| Diameter rasuk (nota 3) |
Lebih kurang. Ø50μm |
Lebih kurang. Ø70μm |
Lebih kurang. Ø120μm |
Lebih kurang. Ø300μm |
Lebih kurang. Ø500μm |
|
| Kebolehulangan |
10mm |
30mm |
100mm |
200mm |
300μm (jarak pengukuran 200 hingga 400mm) 800μm (jarak pengukuran 400 hingga 600mm) |
|
| Linearity |
± 0.3%F.S. |
± 0.3%F.S. |
± 0.3%F.S. (jarak pengukuran 200 hingga 400mm) ± 0.4%F.S. (jarak pengukuran 400 hingga 600mm) |
|||
| Ciri suhu |
0.03%F.S./° C. |
|||||
| Sumber cahaya |

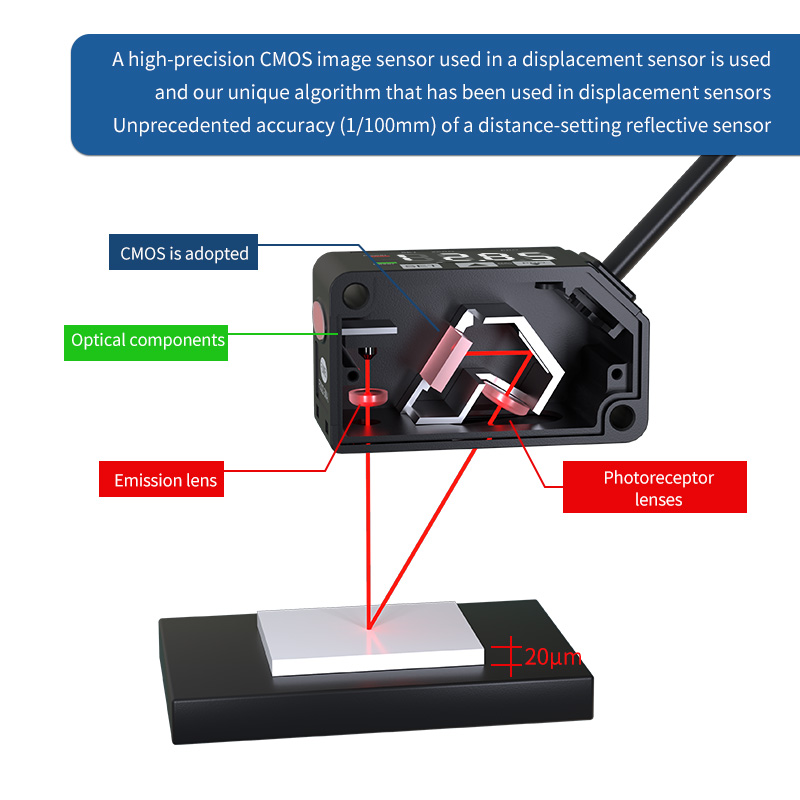

Kelas Laser Semikonduktor Merah 2 [JIS / IEC / GB / FDA (Nota 2)] Maks. Output: 1MW, panjang gelombang puncak pelepasan: 655nm |
|||||
| Voltan bekalan |
12 hingga 24V DC ± 10%, Ripple P-P 10% atau kurang |
|||||
| Penggunaan kuasa |
40mA atau kurang (pada voltan bekalan 24V DC), 65mA atau kurang (pada voltan bekalan 12V DC) |
|||||
| Output kawalan |
NPN Transistor Open-Collector • Arus tenggelam maksimum: 50mA • Voltan yang digunakan: 30V DC atau kurang (Antara output kawalan hingga 0V) • Voltan sisa: 1.5V atau kurang (Pada 50mA tenggelam arus) • Kebocoran semasa: 0.1 ma atau kurang |
Transistor PNP Open-Collector • Sumber maksimum semasa: 50mA • Voltan yang digunakan: 30V DC atau kurang (Antara output kawalan hingga +v) • Voltan sisa: 1.5V atau kurang (Pada arus sumber 50mA) • Kebocoran semasa: 0.1 ma atau kurang |
||||
| Boleh ditukar sama ada cahaya atau gelap |
||||||
| Diperbadankan (Jenis Reset Auto) |
||||||

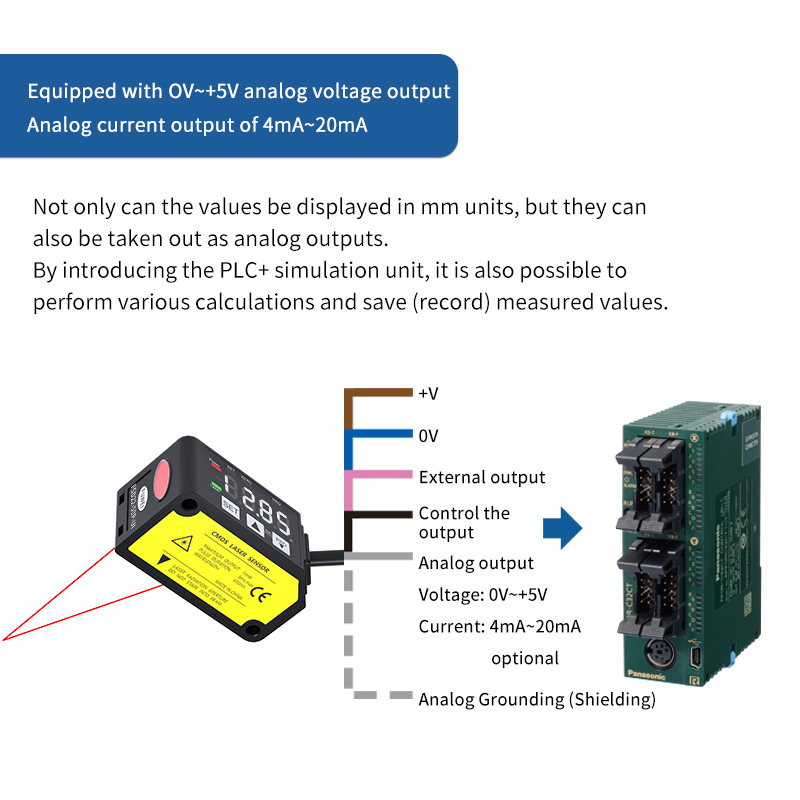

| Output analog |
Output voltan analog |
• Julat output: 0 hingga +5v (pada penggera: +5.2v) • Impedans output: 100Ω |
||||
| Output arus analog |
• Julat output: 4 hingga 20mA (pada penggera: 0mA) • Muatkan impedans: 300Ω atau kurang |
|||||
| Masa tindak balas |
Boleh ditukar antara 1.5ms / 5ms / 10ms |
|||||
| Input luaran |
NPN Input Non-Contact • Keadaan input Tidak sah: +8 hingga +v dc atau buka Sah: 0 hingga +1.2v dc • Impedans input: lebih kurang. 10kΩ |
PNP input bukan hubungan • Keadaan input Tidak sah: 0 hingga +0.6v dc atau buka Sah: +4 hingga +v dc • Impedans input: lebih kurang. 10kΩ |
||||
| Perlindungan |
IP67 (IEC) |
|||||
| Tahap pencemaran |
2 |
|||||
| Suhu ambien |
-10 hingga +45 ° C (tiada pemeluwapan embun atau icing dibenarkan), penyimpanan: -20 hingga +60 ° C |
|||||
| Kelembapan ambien |
35 hingga 85% RH, Penyimpanan: 35 hingga 85% RH |
|||||
| Pencahayaan ambien |
Lampu pijar: Penerimaan Permukaan Penerimaan 3,000ℓx atau Kurang |
|||||
| Ketinggian operasi |
2,000m atau kurang |
|||||
| Kabel |
Kabel komposit 5-teras 0.2mm2, panjang 2m |
|||||
| Bahan |
Kandang: aluminium mati-cast, penutup depan: akrilik |
|||||
| Berat |
lebih kurang. 85g (termasuk kabel) |
|||||
| Standard yang berkenaan |
Pematuhan Arahan EMC, Standard FDA, Pengiktirafan UL |
|||||
| Nota: |
|
|
|
|
|
|
| 1) Voltan bekalan: 24V DC, suhu ambien: +20 ° C, masa tindak balas: 10ms, dan nilai output analog jarak pusat pengukuran digunakan untuk keadaan pengukuran yang tidak ditentukan. Subjeknya adalah seramik putih. |
||||||
| 2) Ini berdasarkan piawaian FDA, menurut notis laser No. 50 piawaian FDA. |
||||||
| 3) Ini adalah saiz dalam jarak pusat pengukuran. Nilai -nilai ini ditakrifkan dengan menggunakan 1/E2 (lebih kurang 13.5%) dari intensiti cahaya pusat. Oleh kerana cahaya kebocoran di luar kawasan yang ditentukan, refleksi di sekitar titik pengesan mungkin lebih tinggi daripada pada titik dan ini boleh menjejaskan nilai pengukuran. |
||||||
