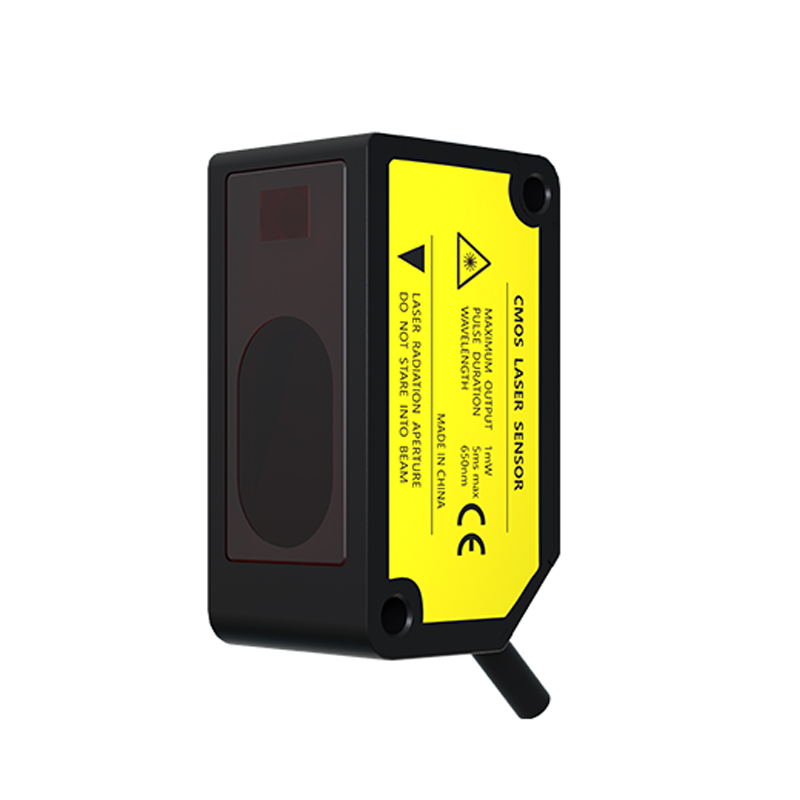

Sensor Mengukur Jarak Laser

Model:FSD22-400P-UI

Jarak Laser Mengukur Bahagian Sensor Bahagian: FSD22-400P-UI Jarak Pusat Pengukuran: 400mm Julat Pengukuran: ± 200mm Kebolehulangan: 300μm (jarak pengukuran 200 hingga 400mm) 800μm (jarak pengukuran 400 hingga 600mm) Linearity: ± 0.3%F.S. (jarak pengukuran 200 hingga 400mm) ± 0.4%F.S. (jarak pengukuran 400 hingga 600mm) Diameter Beam: Lebih kurang. Ø500μm Kawalan Output: PNP Voltan Bekalan: 12 hingga 24V DC ± 10%, Ripple P-P 10% atau kurang Output voltan analog: Julat output: 0 hingga +5v (pada penggera: +5.2v) Output semasa analog: Julat output: 4 hingga 20mA (pada penggera: 0mA) Masa tindak balas: boleh ditukar antara 1.5ms / 5ms / 10ms Perlindungan: IP67 Suhu ambien: -10 hingga +45 ° C (tiada pemeluwapan embun atau icing dibenarkan), penyimpanan: -20 hingga +60 ° C Kabel: Kabel komposit 5-teras 0.2mm2, panjang 2m

Hantar Pertanyaan Muat Turun PDF

Penerangan Produk

Ciri -ciri Produk Sensor Mengukur Jarak Laser:

Nombor bahagian: FSD22-400P-UI

Jarak Pusat Pengukuran: 400mm

Julat Pengukuran: ± 200mm

Kebolehulangan: 300μm (jarak pengukuran 200 hingga 400mm)

800μm (jarak pengukuran 400 hingga 600mm)

Linearity: ± 0.3%F.S. (jarak pengukuran 200 hingga 400mm)

± 0.4%F.S. (jarak pengukuran 400 hingga 600mm)

Diameter Beam: Lebih kurang. Ø500μm

Kawalan Output: PNP

Voltan Bekalan: 12 hingga 24V DC ± 10%, Ripple P-P 10% atau kurang

Output voltan analog: Julat output: 0 hingga +5v (pada penggera: +5.2v)

Output semasa analog: Julat output: 4 hingga 20mA (pada penggera: 0mA)

Masa tindak balas: boleh ditukar antara 1.5ms / 5ms / 10ms

Perlindungan: IP67

Suhu ambien: -10 hingga +45 ° C (tiada pemeluwapan embun atau icing dibenarkan), penyimpanan: -20 hingga +60 ° C

Kabel: Kabel komposit 5-teras 0.2mm2, panjang 2m

Spesifikasi Parameter:

Jenis	Pengukuran Jenis Pusat 30mm	Pengukuran Pusat 50mm jenis	Pengukuran Jenis 100mm tengah	Pengukuran Pusat 200mm jenis	Pengukuran Jenis 400mm tengah
Output analog+NPN	FSD22-30N-UI	FSD22-50N-UI	FSD22-100N-UI	FSD22-200N-UI	FSD22-400N-UI
Output analog+PNP	FSD22-30P-UI	FSD22-50P-UI	FSD22-100P-UI	FSD22-200P-UI	FSD22-400P-UI
Jarak pusat pengukuran	30mm	50mm	100mm	200mm	400mm
Julat pengukuran	± 5mm	± 15mm	± 35mm	± 80mm	± 200mm
Diameter rasuk (nota 3)	Lebih kurang. Ø50μm	Lebih kurang. Ø70μm	Lebih kurang. Ø120μm	Lebih kurang. Ø300μm	Lebih kurang. Ø500μm
Kebolehulangan	10mm	30mm	100mm	200mm	300μm (jarak pengukuran 200 hingga 400mm) 800μm (jarak pengukuran 400 hingga 600mm)
Linearity	± 0.3%F.S.			± 0.3%F.S.	± 0.3%F.S. (jarak pengukuran 200 hingga 400mm) ± 0.4%F.S. (jarak pengukuran 400 hingga 600mm)
Ciri suhu	0.03%F.S./° C.
Sumber cahaya	Kelas Laser Semikonduktor Merah 2 [JIS / IEC / GB / FDA (Nota 2)] Maks. Output: 1MW, panjang gelombang puncak pelepasan: 655nm
Voltan bekalan	12 hingga 24V DC ± 10%, Ripple P-P 10% atau kurang
Penggunaan kuasa	40mA atau kurang (pada voltan bekalan 24V DC), 65mA atau kurang (pada voltan bekalan 12V DC)
Output kawalan	NPN Transistor Open-Collector • Arus tenggelam maksimum: 50mA • Voltan yang digunakan: 30V DC atau kurang (Antara output kawalan hingga 0V) • Voltan sisa: 1.5V atau kurang (Pada 50mA tenggelam arus) • Kebocoran semasa: 0.1 ma atau kurang			Transistor PNP Open-Collector • Sumber maksimum semasa: 50mA • Voltan yang digunakan: 30V DC atau kurang (Antara output kawalan hingga +v) • Voltan sisa: 1.5V atau kurang (Pada arus sumber 50mA) • Kebocoran semasa: 0.1 ma atau kurang
	Boleh ditukar sama ada cahaya atau gelap
	Diperbadankan (Jenis Reset Auto)

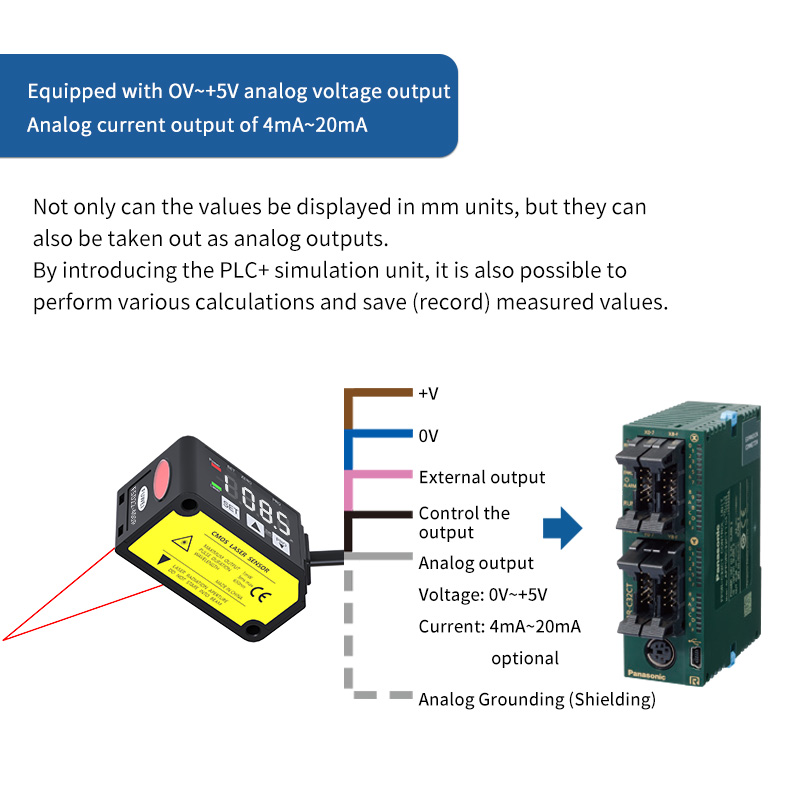

Output analog	Output voltan analog	• Julat output: 0 hingga +5v (pada penggera: +5.2v) • Impedans output: 100Ω
	Output arus analog	• Julat output: 4 hingga 20mA (pada penggera: 0mA) • Muatkan impedans: 300Ω atau kurang
Masa tindak balas	Boleh ditukar antara 1.5ms / 5ms / 10ms
Input luaran	NPN Input Non-Contact • Keadaan input Tidak sah: +8 hingga +v dc atau buka Sah: 0 hingga +1.2v dc • Impedans input: lebih kurang. 10kΩ			PNP input bukan hubungan • Keadaan input Tidak sah: 0 hingga +0.6v dc atau buka Sah: +4 hingga +v dc • Impedans input: lebih kurang. 10kΩ
Perlindungan	IP67 (IEC)
Tahap pencemaran	2
Suhu ambien	-10 hingga +45 ° C (tiada pemeluwapan embun atau icing dibenarkan), penyimpanan: -20 hingga +60 ° C
Kelembapan ambien	35 hingga 85% RH, Penyimpanan: 35 hingga 85% RH
Pencahayaan ambien	Lampu pijar: Penerimaan Permukaan Penerimaan 3,000ℓx atau Kurang
Ketinggian operasi	2,000m atau kurang
Kabel	Kabel komposit 5-teras 0.2mm2, panjang 2m
Bahan	Kandang: aluminium mati-cast, penutup depan: akrilik
Berat	lebih kurang. 85g (termasuk kabel)
Standard yang berkenaan	Pematuhan Arahan EMC, Standard FDA, Pengiktirafan UL
Nota:
1) Voltan bekalan: 24V DC, suhu ambien: +20 ° C, masa tindak balas: 10ms, dan nilai output analog jarak pusat pengukuran digunakan untuk keadaan pengukuran yang tidak ditentukan. Subjeknya adalah seramik putih.
2) Ini berdasarkan piawaian FDA, menurut notis laser No. 50 piawaian FDA.
3) Ini adalah saiz dalam jarak pusat pengukuran. Nilai -nilai ini ditakrifkan dengan menggunakan 1/E2 (lebih kurang 13.5%) dari intensiti cahaya pusat. Oleh kerana cahaya kebocoran di luar kawasan yang ditentukan, refleksi di sekitar titik pengesan mungkin lebih tinggi daripada pada titik dan ini boleh menjejaskan nilai pengukuran.
