Voltan bekalan:24VDC, Tempoh pensampelan: 500 μs, Purata: 64, Mengukur jarak: Pusat julat, Objek ujian: Seramik putih
Output voltan analog:Output 0-10V, impedans keluaran 100ΩOutput arus analog:Output 4-20mA, rintangan beban yang dibenarkan di bawah 300Ω
Perlindungan:IP67
Suhu Kendalian/Lembap.:-10~50⁰C / 35 ~ 85% RH tanpa freasing atau pemeluwapan

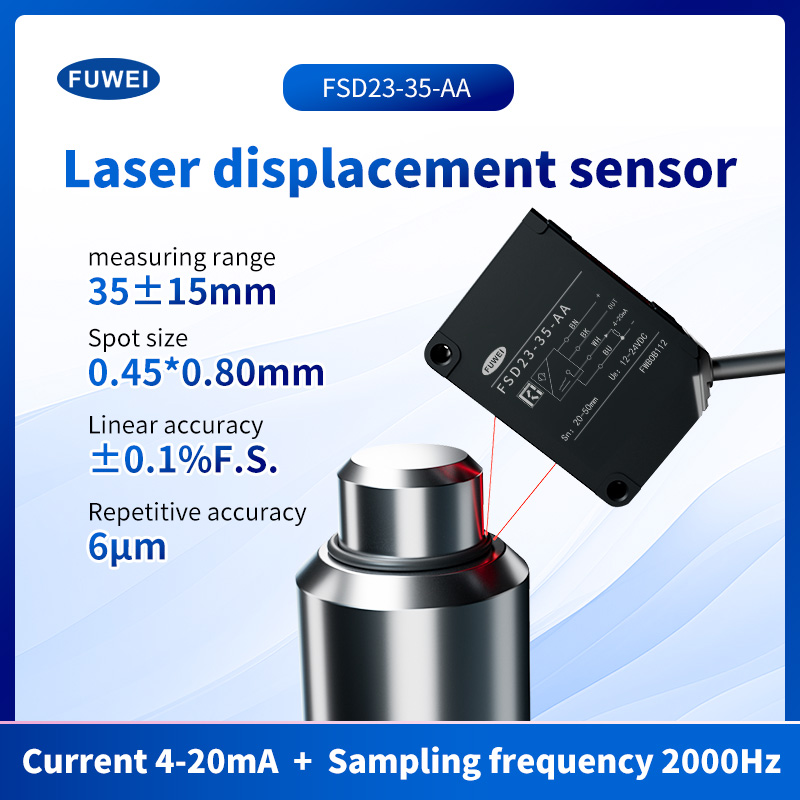

Keupayaan pengukuran yang tepat
Penderia CMoS berketepatan tinggi dengan algoritma unikKetepatan linear ultra tinggi untuk ukuran tanpa sentuhan dan bebas haus.

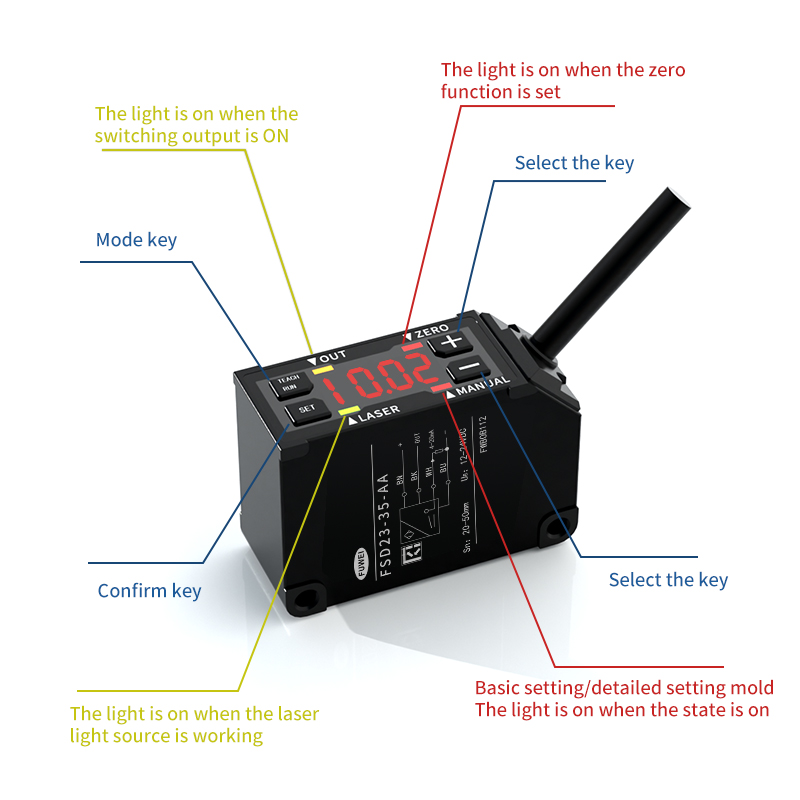

Pengenalan panel:
6.0 um resolusi tinggi
Kemudahan penggunaan ukuran ketepatan tinggi dengan resolusi sehingga 6.0 um dan paparan LED digital menjadikannya berguna untuk digunakan di pelbagai tapak pengeluaran di seluruh dunia
Paparan digital
Adalah mudah untuk menyemak jumlah anjakan dan menetapkannya pada masa yang sama.
Pembinaan perlindungan IP67
Dengan perlindungan lP67, ia boleh digunakan walaupun dalam persekitaran yang mempunyai banyak kelembapan dan habuk. Pelapik logam dipasang di dalam lubang pelekap, dan ia boleh dikelilingi dengan teguh mengelilingi keliling dengan tork 0.8 N.m.
Mudah dipasang
Fungsi pengawal semuanya disepadukan ke dalam sensor, jadi tidak perlu memasang pengawal berasingan, yang menjimatkan ruang yang diperlukan.
Kekutuban NPN/PNP disokong
Dengan menukar butang, kekutuban NPN/PNP boleh digunakan pada satu produk, yang mengurangkan pendaftaran nombor untuk perkhidmatan dan penyelenggaraan.

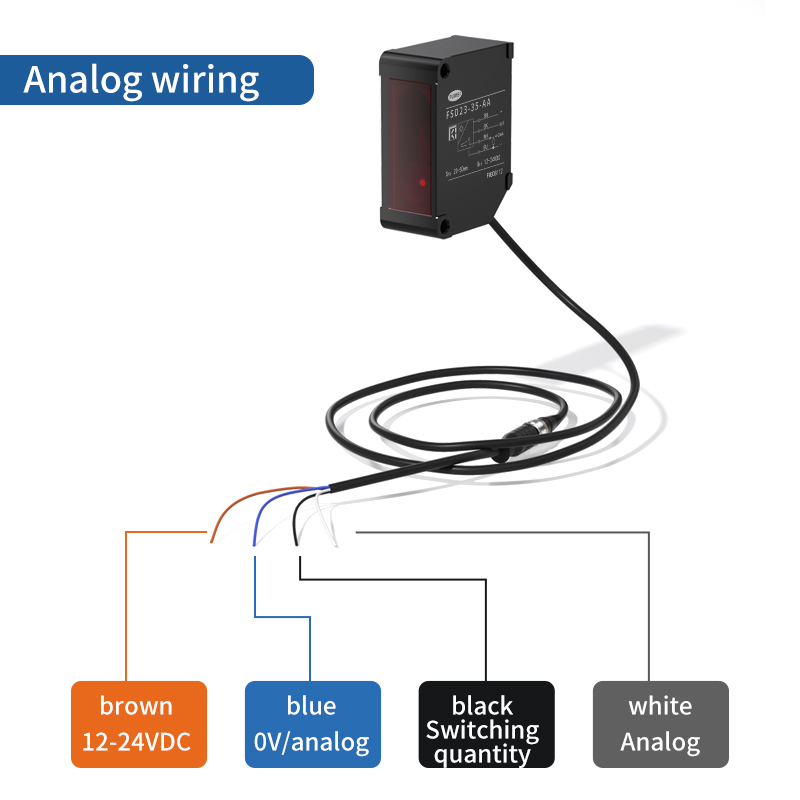

Pendawaian analog:

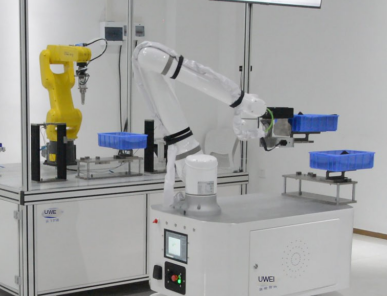

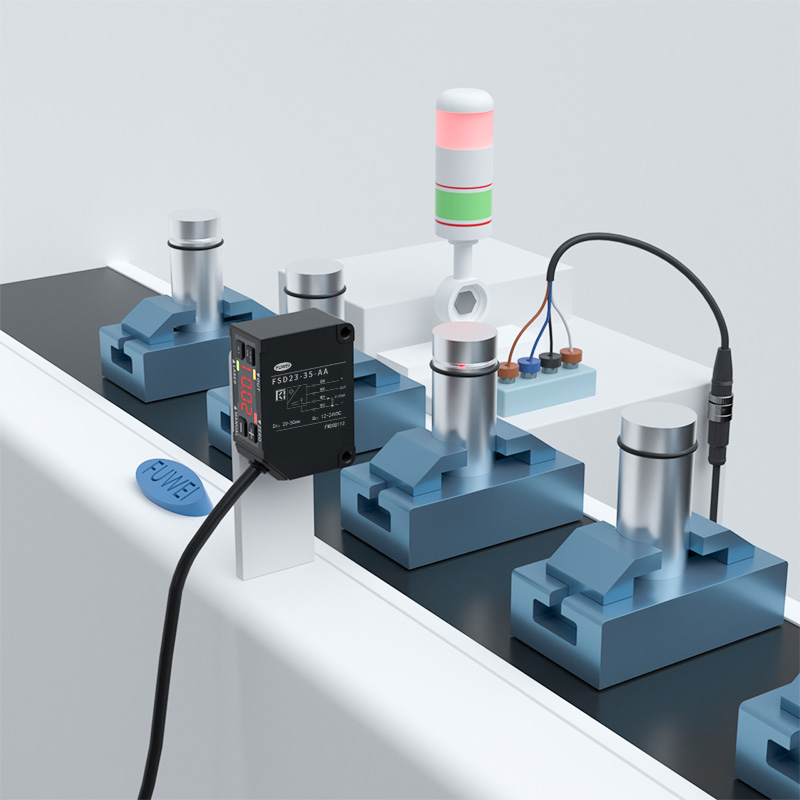

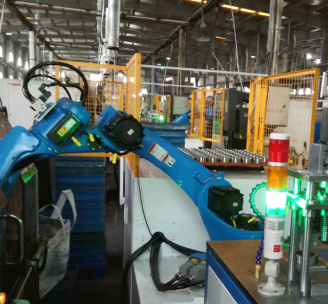

Pameran Aplikasi:
Pengukuran jarak gripper
Pengesanan kedudukan jarum pendispensan
Pemantauan ketinggian papan
Kawalan ketinggian obor automatik

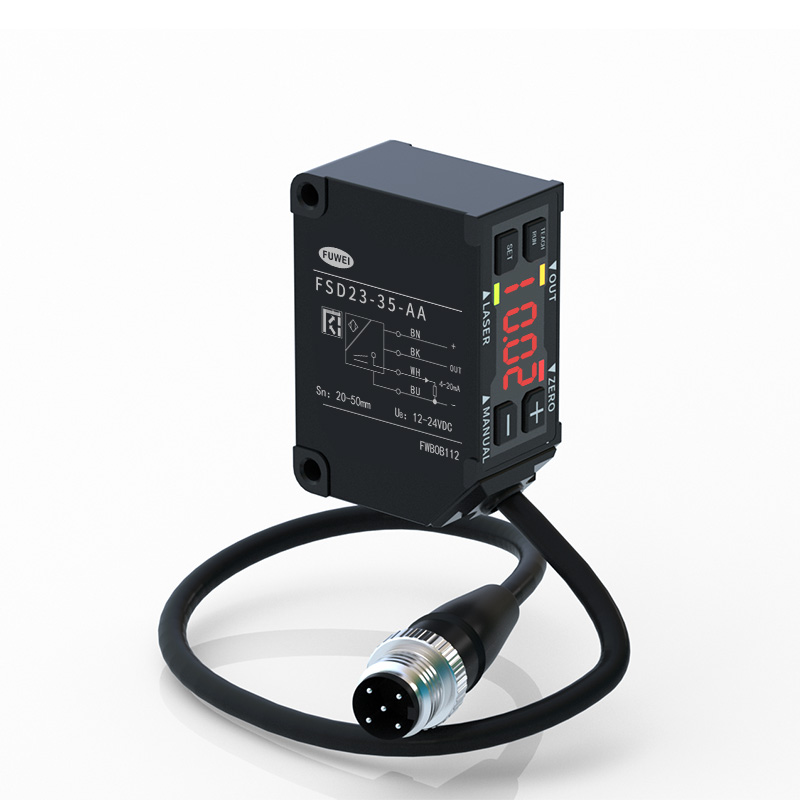

Paparan Produk:
Dimensi produk:
Mod dan operasi asas:
Bagaimana untuk bertukar antara mod
Tekan butang "ZERO/RUN" sekali untuk kembali ke mod pengesanan. Apabila penunjuk "MANUAL" berada dalam mod tetapan asas atau mod tetapan terperinci, lampu penunjuk dihidupkan.
Bagaimana untuk menetapkan nilai parameter
Butang "+" dan "Satu": Tetapkan pemilihan itemPelarasan nilai yang ditetapkan."Butang SIFAR/RUN": Tekan sekali untuk kembali ke mod Pengesanan.
Spesifikasi:
Nombor Bahagian
Arus analog
4-20mA
FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA
Voltan analog
0-10V
FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV
komunikasi RS-485
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
Kabel taip-485 komunikasi
/
/
/
FSD23-150-RS485

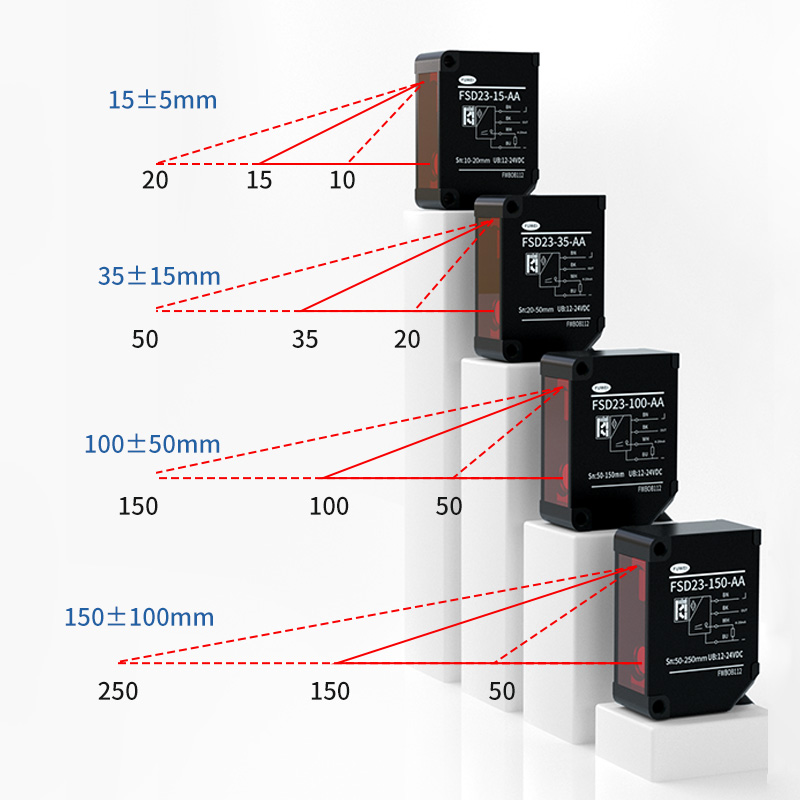

Pusat julat ukuran
15mm
35mm
100mm
150mm
Julat ukuran
±5mm
±15mm
±50mm
±100mm
Sumber cahaya
Sederhana. Panjang gelombang
Diod laser merah (panjang gelombang 650nm)
Maks. kuasa output
390 μW
1mW
Kelas laser
IEC/JIS
Kelas1
Kelas2
FDA
KELAS I
KELAS II
Saiz bintik*1
0.5*0.7mm
0.45*0.80mm
0.6*0.7mm
0.5*0.55mm
Kelinearan
±0.1% F.S.
±0.1% F.S.
±0.1% F.S.
±0.5% F.S.
Kebolehulangan*2
1μm
6μm
20μm
60μm
Tempoh pensampelan
500μs / 1000μs / 2000μs / 4000μs / AUTO
Hanyut suhu (nilai biasa)
±0.02% F.S./⁰C
±0.02% F.S./⁰C
±0.05% F.S./⁰C
±0.08% F.S./⁰C
Penunjuk
Penunjuk laser: Penunjuk tetapan semula Hijau / Sifar: Merah
Penunjuk keluaran: Jingga / Penunjuk mod: Merah
MF (berbilang fungsi ) Input
Laser OFF, Pengajaran, Sampel & Tahan, Satu pukulan, tetapan semula sifar
